打印头ASP开箱、重新包装和夹具操作

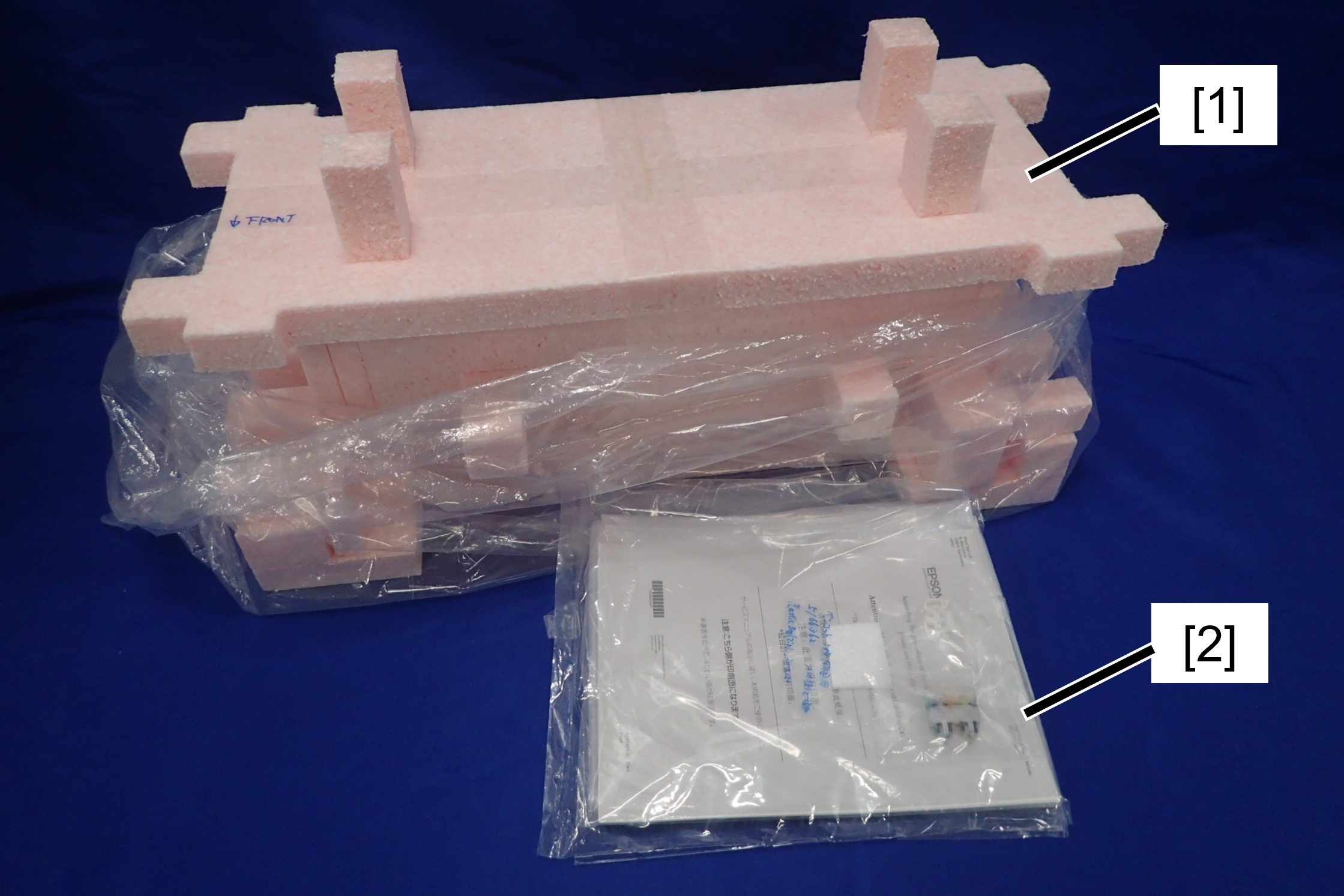

- 打开打印头ASP盒，将上、下打印头托板（1）和打印头更换组件（2）与袋子一起取出。

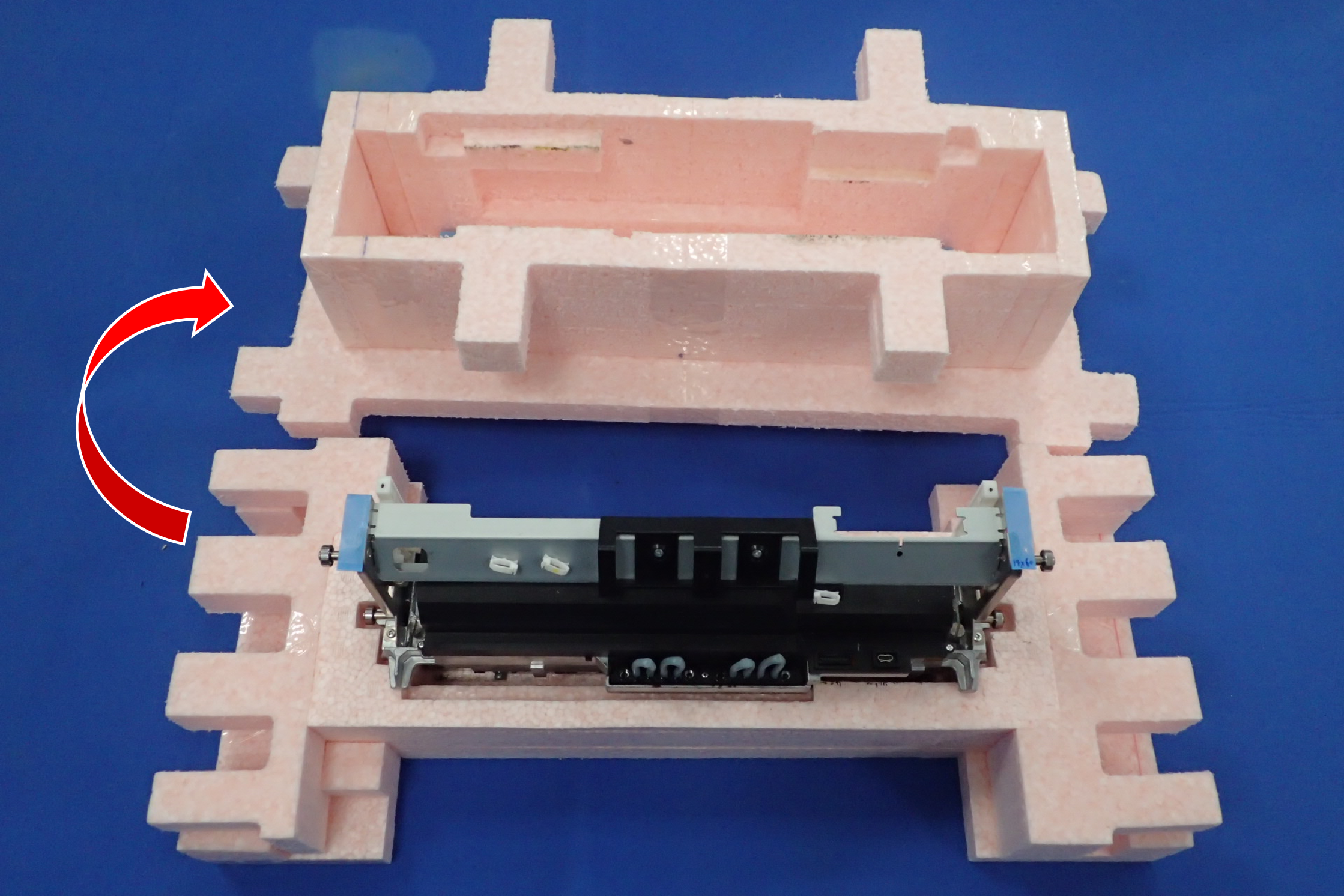

- 从袋中取出上、下打印头托板，取出上打印头托板。

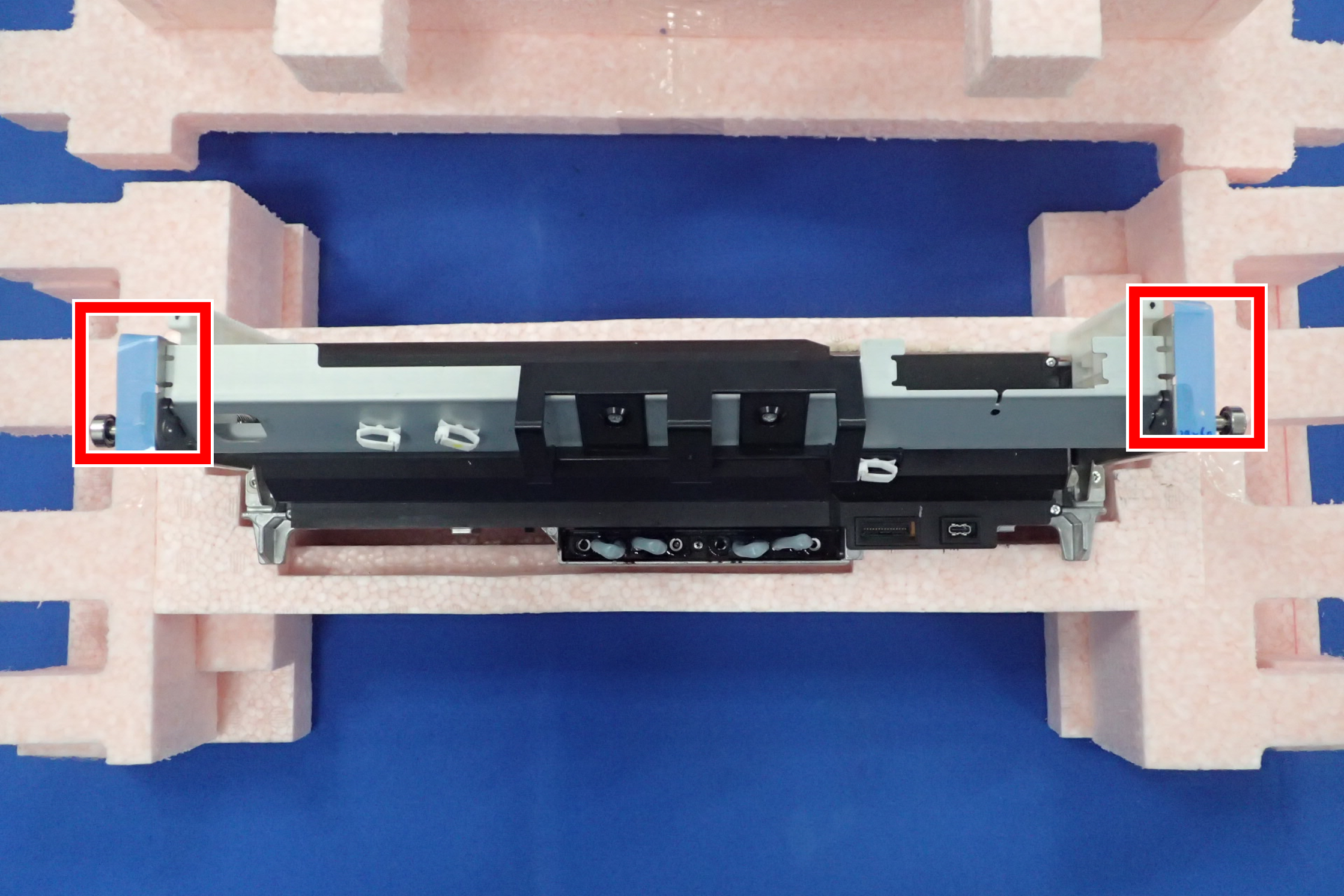

从新打印头单元上拆下两条保护胶带。
从新打印头单元拆下四根管子。
Check Point / チェックポイント小心地拆下与新打印头单元连接的管子，因为它们可能会粘连。

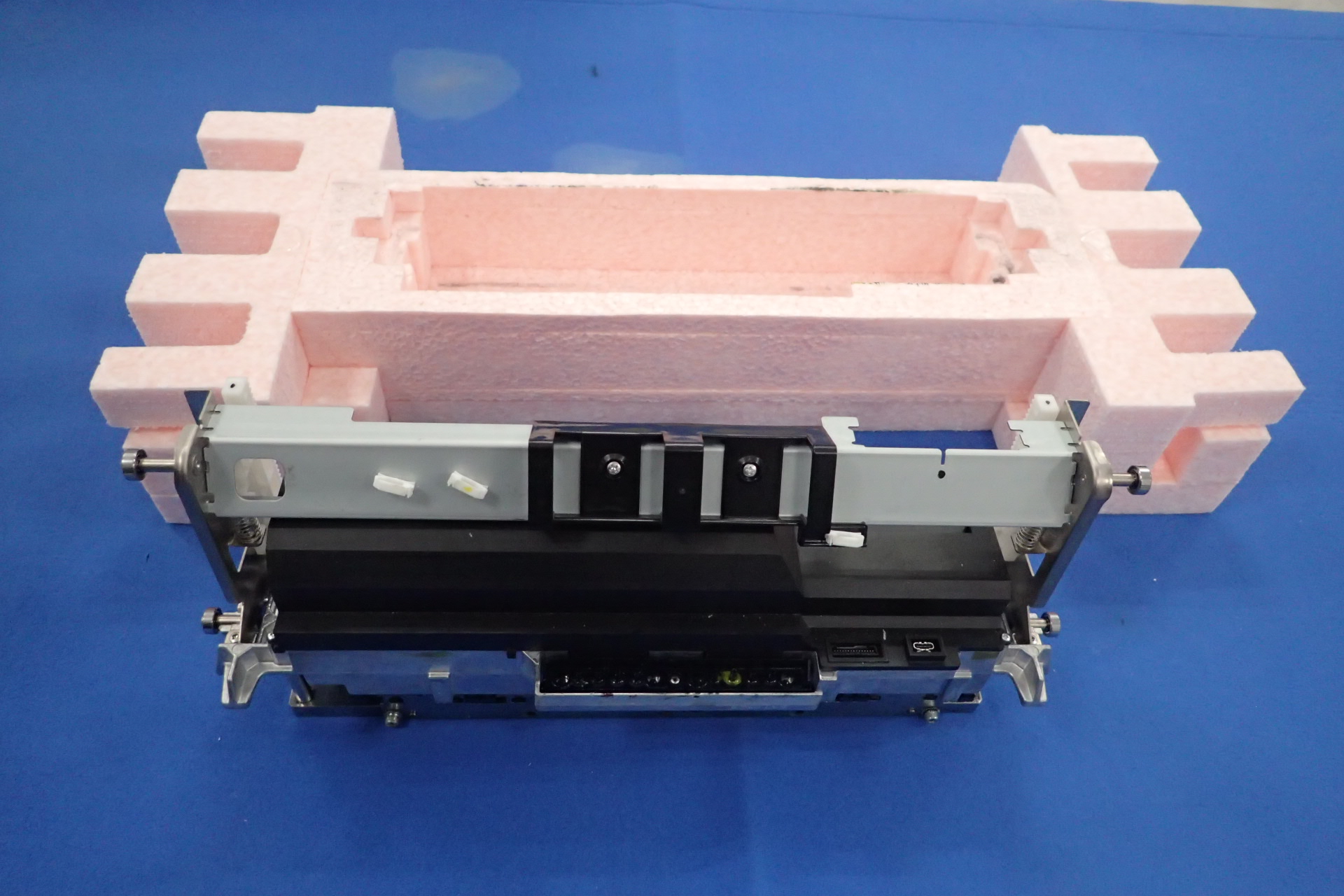

- 将新打印头单元从下托板移开。

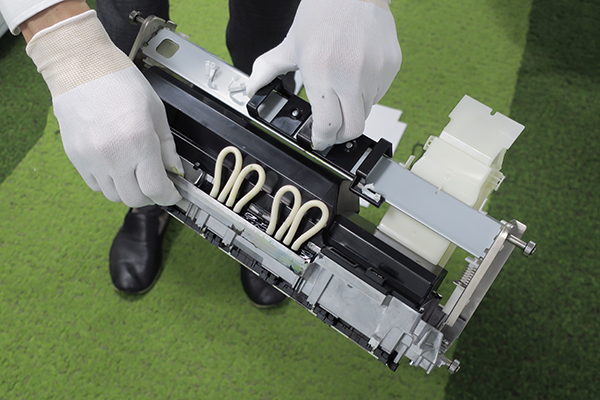

Check Point / チェックポイント如下所示，用双手握住打印头单元。
- 启动服务支持模式，执行所需的菜单，再更换打印头单元。（5010101打印头单元)
- 拆下有缺陷的打印头单元。（打印头单元)

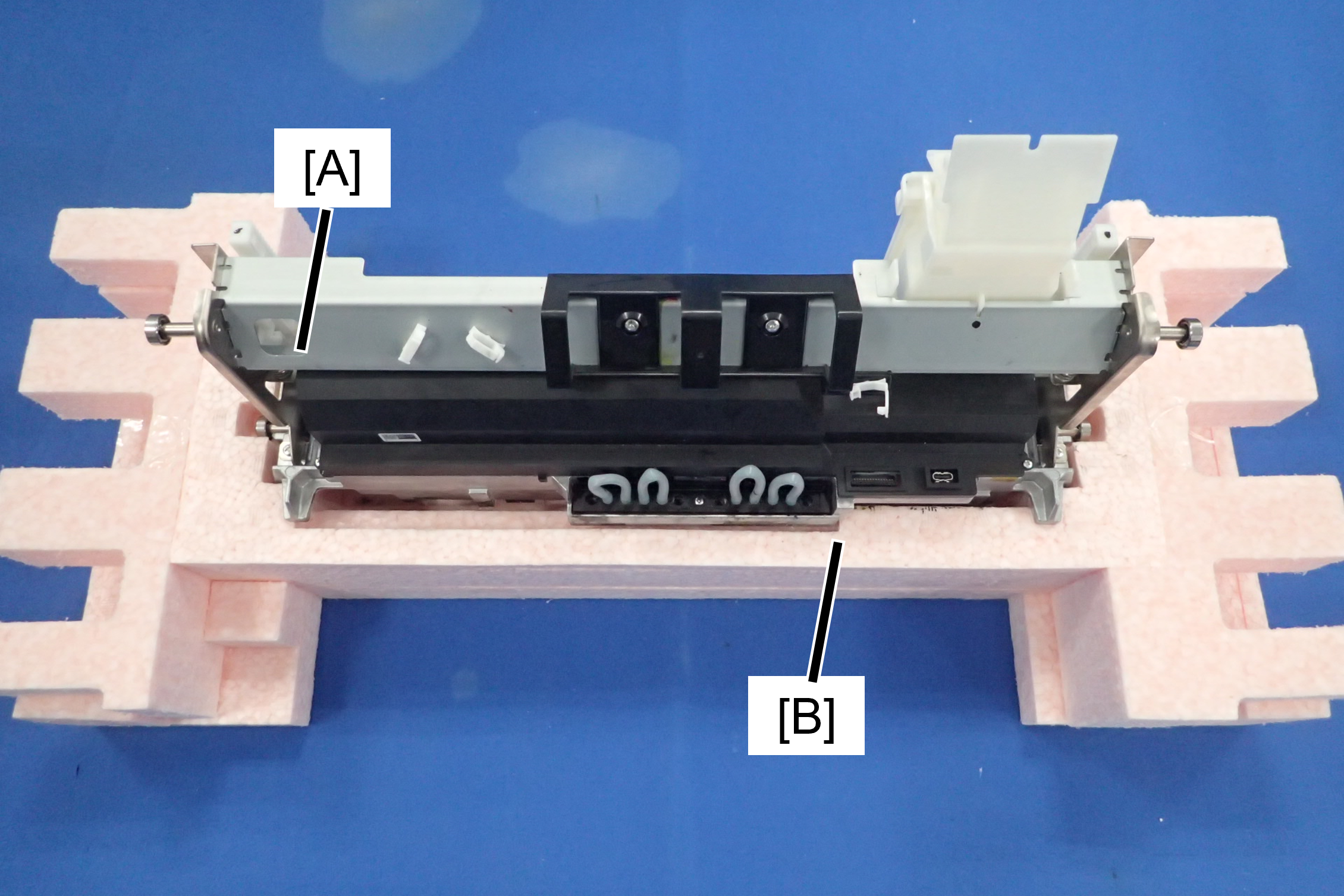

- 将有缺陷的打印头单元（A）放在下托板（B）上，使喷嘴表面朝下。
Check Point / チェックポイント更换下托板上的打印头单元时，请注意打印头单元的方向。供墨口部分（A）必须装入托板的凹处（B）。
使用平头螺丝刀，从与新打印头单元连接的泵附件夹具拆下两个螺母（A）。
- 从有缺陷的打印头单元拆下导管（A），然后将其安装到新打印头单元。
抬起新打印头单元，将其从泵附件夹具拆下，然后将打印头单元安装到打印机。
重新组装打印机。（打印头单元)
Caution / 注意务必将管子连接到有缺陷的打印头单元。运输打印头单元时，如果未连接管子，可能会导致漏墨。
启动服务支持模式，更换打印头单元，再执行所需的菜单。（5010101打印头单元)

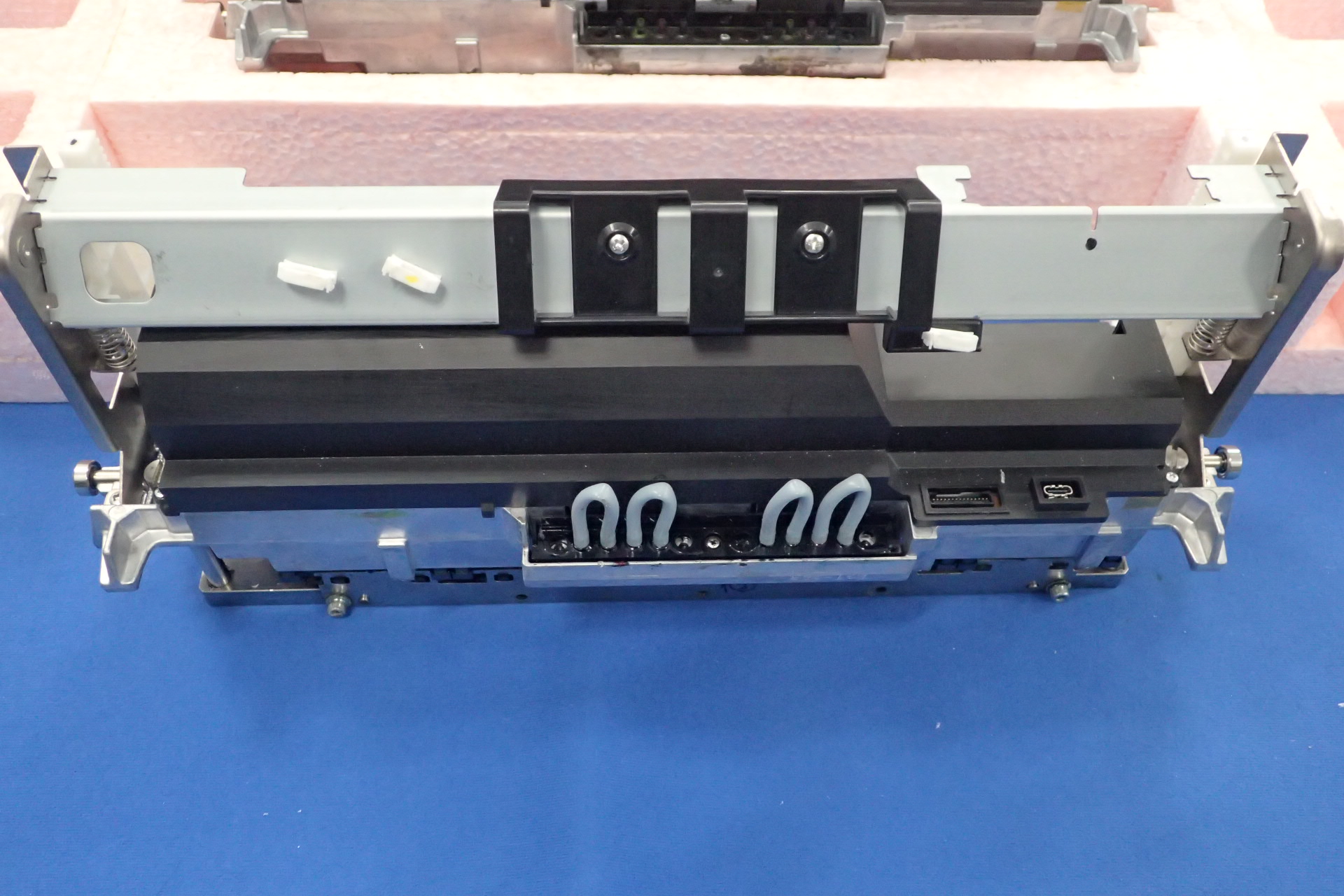

- 将泵附件夹具安装到有缺陷的打印头单元，用螺母固定。
important / 重要- 如果螺母没有充分拧紧，可能会发生漏墨。确保螺母妥善拧紧。
- 打印头单元有四个孔，可以插入泵附件夹具，但有两个并未使用。

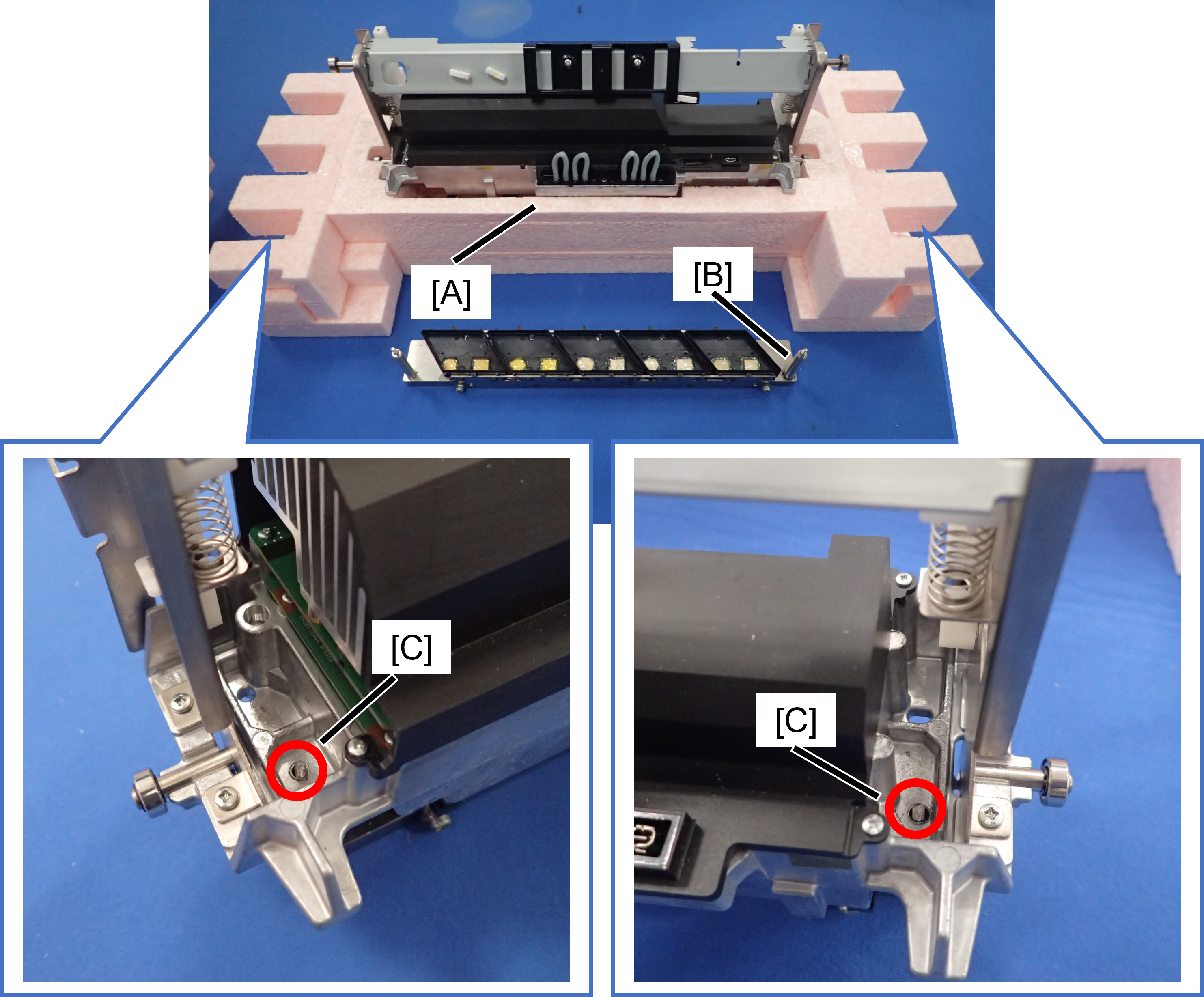

确保供墨管（A）和泵附件夹具的销（B）都朝向自己，并且螺母插入正确的孔（C）中。
如果打印头单元或夹具的方向不正确，螺丝头可能会与打印头单元相互干扰，无法拧紧螺母。
- 将有缺陷的打印头单元放在下打印头托板上，使喷嘴侧朝下。

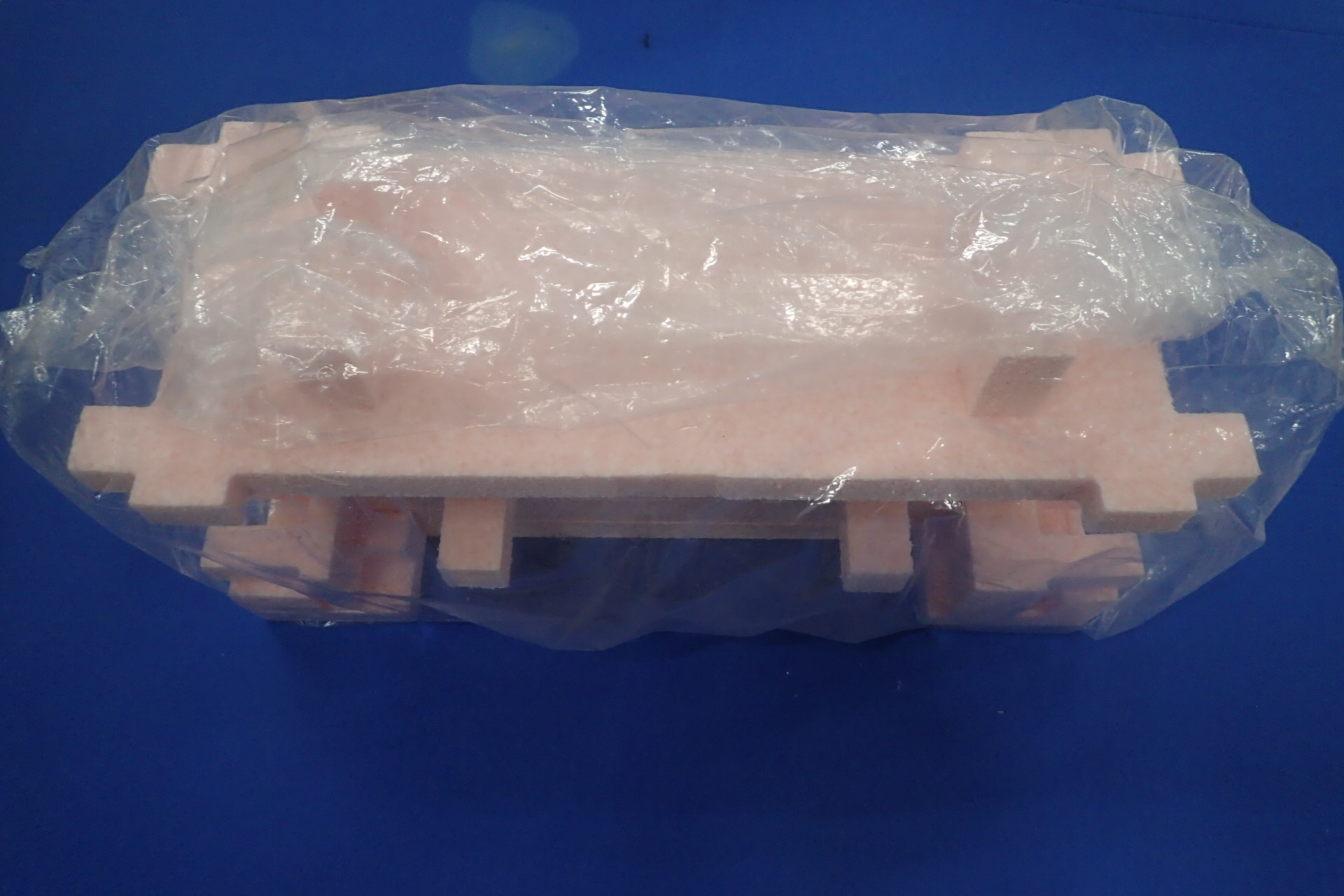

安装上打印头托板，将有缺陷的打印头单元放在之前用来放置新打印头单元的打印头包装袋中。如果塑料袋破损，请使用备用的打印头包装袋。
Check Point / チェックポイント- 打印头包装袋没有拉链。
将袋子开口处折叠或卷起数次，防止袋子打开。如有可能，用胶带封住袋子开口。
- 打印头包装袋没有拉链。

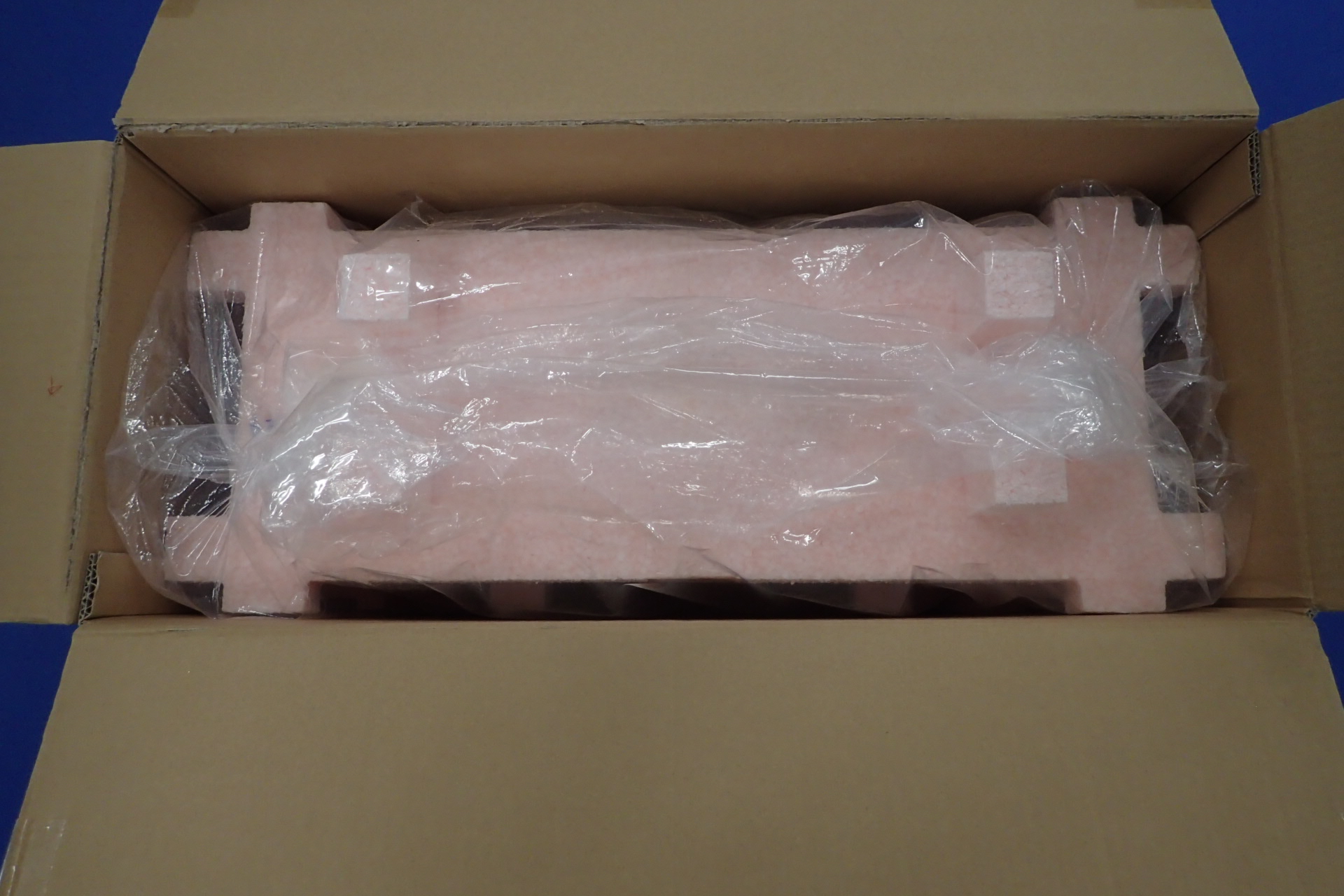

- 将已装袋的打印头单元组件放在用于新打印头单元组件的塑料袋中，然后放入盒中。
- 关上盒子，用胶带封好。
