打印输出太暗

假设原因
  • 图像数据传输故障
  • 正常的波形数据没有传输到打印头。
  • 图像数据生成或传输故障

缺陷相关部件
  1. 打印头驱动板
    因切换波形时的噪声、异常微振动而向非放电部分放电
  2. 主板
    图像数据生成电路故障
  3. 打印头单元
    由于喷嘴堵塞或故障，导致排墨故障
  4. 打印头FFC
    图像数据传输故障
故障排除
步骤确认和操作是否
1

检查打印头FFC的连接

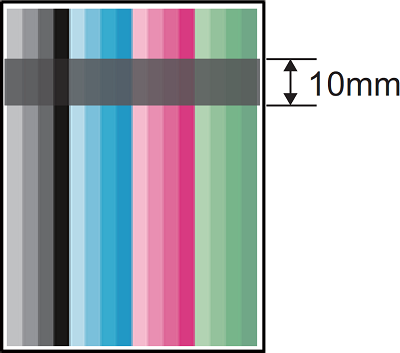

打印颜色渐变图案。

  • 是否改善了图像缺陷？
转到步骤5转到步骤2
2

更换打印头驱动板
打印颜色渐变图案。

  • 是否改善了图像缺陷？
转到步骤5转到步骤3
3

更换主板
打印颜色渐变图案。

  • 是否改善了图像缺陷？
转到步骤5转到步骤4
4

更换打印头单元
打印颜色渐变图案。

  • 是否改善了图像缺陷？
转到步骤5

逐一更换要检查的零件/部件。

5

清洁皮带驱动单元
由于进纸皮带上可能存在错误打印，请根据污垢进行清洁。

作业结束作业结束
