桥接单元的工作原理
进纸路径
桥接单元有两个翻转路径，以确保生产效率和足够的所需干燥时间。
当纸张到桥接单元时，电磁阀会切换每张纸张的路径，并将纸张送如翻转路径。
纸张传输机构
桥接单元进纸机构的配置如下。
| 机构 | 电源 | 角色 |
|---|---|---|
| 进纸部分 | BRG进纸电机 | 驱动装纸部分的以下纸张传输辊。 (1)进纸辊1 |
| 左翻转路径 | BRG纸张传输电机，左路径 | 驱动左侧翻动路径的以下纸张传输辊。 (8)进纸辊8 |
| 右翻转路径 | BRG纸张传输电机，右路径 | 驱动右侧翻动路径的以下纸张传输辊。 (4)进纸辊4 |
| 出纸进纸路径 | BRG出纸电机 | 驱动出纸进纸路径的以下纸张传输辊。 (6)进纸辊6 |
检测到并发生卡纸时的操作
桥接单元具有极长的路径，以防止纸张卷曲。
因此，如果所有操作都立即停止，则除了卡纸之外，还可能会浪费大量纸张。
在纸张翻转之前发生卡纸时，会将所有已翻转的纸张输出到装订器，然后停止打印机。
如果在纸张翻转之后发生卡纸，则会立即停止所有操作。

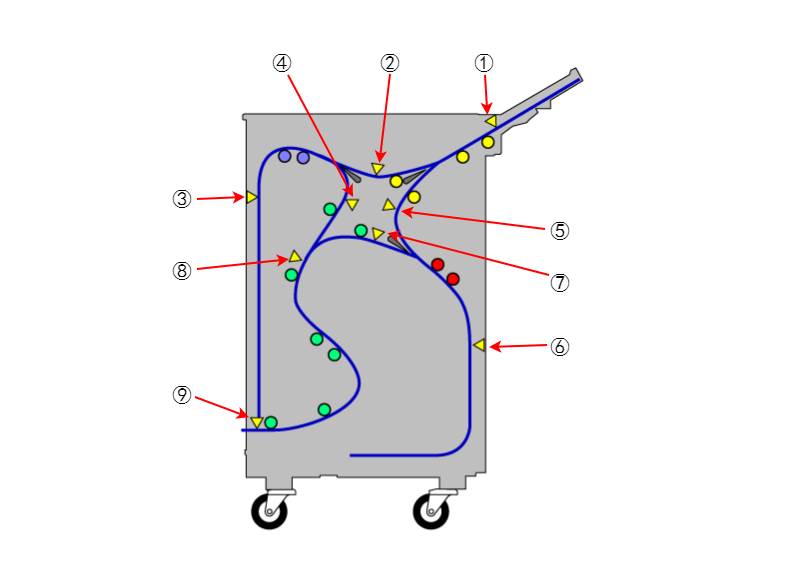

| 编号 | 传感器名称 |
|---|---|
| 1 | BRG纸张传输传感器，前分支 |
| 2 | BRG纸张传输传感器，后分支L |
| 3 | BRG纸张传输传感器，后反转L |
| 4 | BRG纸张传输传感器，前连接L |
| 5 | BRG纸张传输传感器，后分支R |
| 6 | BRG纸张传输传感器，后反转R |
| 7 | BRG纸张传输传感器，前连接R |
| 8 | BRG纸张传输传感器，后连接 |
| 9 | BRG纸张传输传感器，前出纸 |
