中间处理

中间处理机构是对传输自纸张传输机构的纸张进行整理出纸、装订出纸等中间处理的机构，它包括四个单元：上部单元、下部单元、小搅拌叶单元和装订机构。

中间处理机构的元件如下。

上部单元
  • 大搅拌叶机构
  • 上导轨切换导轨机构
  • 处理导轨的上摆机构
  • 大搅拌叶、上导轨指针机构


下部单元
  • MID处理指针机构
  • 聚酯薄膜搅拌叶机构
  • 整理出纸机构
  • 纸张后端对位驱动机构


小搅拌叶单元
  • 小搅拌叶机构


装订单元
  • 装订机构


机械详情
大搅拌叶机构

大搅拌叶机构是一个在纸张堆叠操作期间通过中间处理机构将纸张拉进中间处理托盘的机构。

纸张传输到中间处理机构后，上部导轨切换导轨机构将纸张投放在处理托盘上，然后，大搅拌叶和小搅拌叶将这些纸张拉进并堆叠在中间处理托盘上。

FIN大搅拌叶驱动电机（A）驱动齿轮，齿轮带动安装了大搅拌叶的轴旋转，从而驱动大搅拌叶，以及FIN HP传感器，大搅拌叶（B）检测原位。

上部导轨切换导轨

上部导轨机构的切换导轨是一个投放传输到中间处理机构的纸张的机构。

当纸张传输到中间处理机构时，上部导轨向下移动，将纸张投放到中间处理托盘。

通过驱动FIN上导杆开关驱动电机（A）并按下上导轨指针，旋转带翻转机构的轴，从而驱动上部导轨。FIN HP传感器，上导杆开关（B）检测原位。

待机条件操作条件


处理导轨的上摆机构

处理导轨的上摆机构是一个将归拢纸张排出到下部支撑托盘指针的机构。
中间处理机构完成归拢纸张的处理后，处理导轨向下移动，处理导轨上的从动辊夹住纸张整理出纸辊，使得归拢纸张可以从中间处理机构出纸。之后，处理导轨抬起，从动辊变成释放状态，纸张恢复堆叠在中间处理机构中。
通过齿轮传输FIN处理导轨-上摆电机（A）的驱动来驱动处理导轨上下运动，以及通过FIN HP传感器，处理导轨-上部（B）检测原位。

待机条件操作条件


大搅拌叶、上导轨指针机构

大搅拌叶和上导轨指针机构是一个根据纸张大小将大搅拌叶和上部导轨移到合适位置的机构。
大搅拌叶和上部导轨是大搅拌叶和上导轨指针机构的组合体，会根据纸张大小，通过大搅拌叶和上导轨指针机构移动，移到合适的位置。

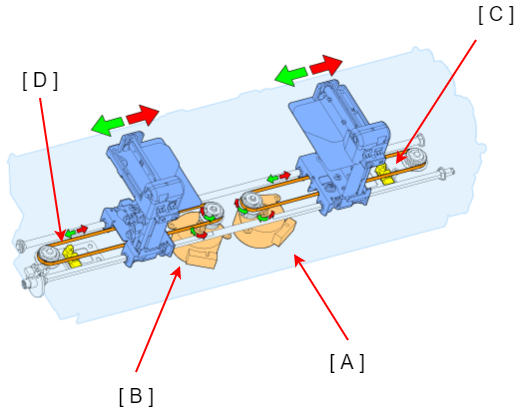

大搅拌叶和上导轨指针（前/后）独立操作，FIN上导轨指针-前驱动电机（A）的驱动和FIN上导轨指针-后驱动电机（B）的驱动通过同步皮带传输。FIN HP传感器，上导轨指针-前（C）和FIN HP传感器，上导轨指针-后（D）检测各原位。

MID处理指针机构

MID处理指针机构是一个当纸张装入中间处理机构时执行纸张宽度方向对位的机构。
中间处理指针（前/后）独立操作，它们通过同步皮带传输FIN MID处理指针-前驱动电机（A）和FIN MID处理指针-后驱动电机（B）的驱动，实现往复驱动。原位分别由FIN HP传感器，MID处理指针-前（C）和FIN HP传感器，MID处理指针-后（D）检测。

聚酯薄膜搅拌叶机构

聚酯薄膜搅拌叶机构是一个在中间处理机构上堆叠纸张时减少纸张间摩擦的机构，也用于改善纸张传输方向的对位。
在中间处理机构的纸张堆叠操作期间，传输到中间处理机构的纸张在大小搅拌叶的驱动下被拉到中间处理机构。但是，堆叠的纸张与传输的纸张之间存在较大的摩擦，具有错位的风险，根据纸张类型和打印图案等打印条件，可能导致无法将纸张充分拉到中间处理托盘。
为此，当在中间处理机构堆叠纸张时，在传输纸张时通过每次在归拢纸张上表面上设置一个聚酯薄膜搅拌叶，减少纸张之间的摩擦，同时改善纸张传输方向的错位问题。

通过轴和同步皮带将FIN聚酯薄膜搅拌叶驱动电机（A）的驱动传输到聚酯薄膜搅拌叶，驱动聚酯薄膜搅拌叶。FIN HP传感器，聚酯薄膜搅拌叶（B）检测原位。

整理出纸机构

整理出纸机构是一个将经过中间处理机构归拢纸张排出到下部支撑托盘指针的机构。
中间处理机构完成纸张整理后，在处理导轨上部上摆机构的驱动下，处理导轨下降，处理导轨中的从动辊夹住整理出纸辊，以夹住来自中间处理机构的纸张。中间处理机构完成纸张整理后，在处理导轨上部上摆机构的驱动下，处理导轨下降，处理导轨中的从动辊夹住整理出纸辊，以夹住来自中间处理机构的纸张。归拢纸张可以弹出，整理出纸辊旋转，将归拢纸张从中间处理机构中弹出。
通过齿轮将FIN整理出纸辊驱动电机（A）的驱动传输到整理出纸辊，驱动整理出纸辊。

纸张后端对位驱动机构

纸张后端对位驱动机构是一个只用于执行整理出纸处理的机构。
当在中间处理机构执行装订出纸处理和堆叠纸张时，使用中间处理机构（下部单元）的纸张后端对位板对位纸张后端，使其平行于装订单元。
但是，如果在整理出纸时使用与装订出纸相同的纸张末端边缘对位板执行纸张末端边缘对位，由于纸张排出到下部托盘时，下部托盘出纸部分的角度不同，将会出现纸张错位的情况。
因此，当输出整理的纸张时，可根据下部托盘的角度，使用角度与下部托盘相同的纸张后端对位板（后端对位驱动机构），通过执行收纸操作，改善上述错位问题。

通过凸轮将FIN纸张后缘对齐电机（A）的驱动传输到纸张后端对位驱动板，纸张后端对位驱动机构执行纸张后端对位板的定位和回退操作。FIN HP传感器，后缘对位（B）检测原位。

静止回退

装订处理

整理处理的问题（使用纸张末端边缘对位进行装订处理）

  • 发生错位

使用纸张末端边缘对位机构

  • 通过使用纸张末端边缘对位机构，对位纸张边缘
小搅拌叶机构

小搅拌叶机构是一个在中间处理机构上进行纸张堆叠操作期间将纸张拉进中间处理托盘的机构。
纸张传输到中间处理机构后，上部导轨切换导轨机构将纸张投放在处理托盘上，然后，大搅拌叶和小搅拌叶将这些纸张拉进并堆叠在中间处理托盘上。
通过齿轮旋转安装了小搅拌叶的轴，FIN小搅拌叶驱动电机（A）驱动小搅拌叶。FIN HP传感器，小搅拌叶（B）检测原位。

装订机构

装订机构是一个对中间处理机构堆叠的纸张执行装订操作的机构。
中间处理机构堆叠纸张后，装订器CR根据装订设置移动并执行装订操作。
装订操作由装订器单元（A）中安装的FIN装订器驱动电机（B）执行。
通过同步皮带传输FIN装订器CR驱动电机（B）的驱动，驱动装订器CR（C）往复运动，以及FIN HP传感器，装订器（D）检测原位。
