下部托盘出纸机构

主托盘前出纸机构是通过中间处理机构将整理的纸张输出到主托盘的机构。通过中间处理机构将整理的纸张临时堆叠在下部支撑托盘指针后，再将整理的纸张投放到该托盘。通过采用特殊结构设计，防止将纸张排出到主托盘时出现堆叠故障以及纸张卷曲导致后缘折叠。

主托盘前出纸机构的组成部分和作用如下。

  • 下部支撑托盘指针机构
  • 出纸口卷曲保持机构
  • 纸张后缘保持机构
  • MID处理卷曲托架机构
  • 前端卷曲检测机构


机械详情
下部支撑托盘指针机构

下部支撑托盘指针机构是一个临时堆叠中间处理机构归拢纸张然后将纸张排出到主托盘的机构。
支撑托盘指针（前/后）独立操作，它们通过同步皮带传输FIN支撑托盘指针-前驱动电机（A）和FIN支撑托盘指针-后驱动电机（B）的驱动，实现往复驱动。FIN HP传感器，支撑托盘指针-前（C）和FIN HP传感器，支撑托盘指针-后（D）检测原位。

出纸口卷曲保持机构

出纸口卷曲保持机构是一个在支撑托盘指针将临时堆叠的纸张排出到主托盘时，利用出纸卷曲保持杆抑制纸张卷曲的机构。
下部支撑托盘指针（前/后）前后打开的同时，出纸卷曲保持杆被驱动，以保持堆叠纸张的后边缘，同时抑制纸张卷曲，直至整理的纸张后缘保持位置。这两个纸张后缘保持功能用于长时间保持后缘，直至到达下部托盘，以达到抑制纸张卷曲的目的。

通过同步皮带和轴传输FIN出纸口卷曲保持电机（A）的驱动，驱动出纸口卷曲保持杆上下运动。
FIN HP传感器，出纸口卷曲托架（B）检测原位。

上升时下降时

纸张后缘保持机构

纸张后缘保持机构在输出堆叠在下部支撑托盘指针的整理纸张时，利用保持杆，通过保持整理的纸张后缘，以达到抑制纸张卷曲的目的。
此机构的作用是在出纸口卷曲保持机构的后缘压紧位置后抑制归拢纸张的后缘卷曲。

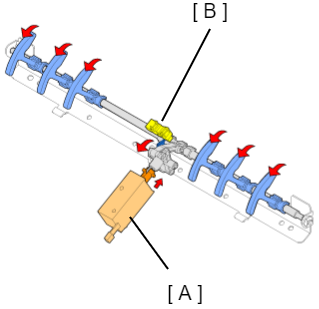

通过连杆机构传输FIN纸张后缘托架电磁阀（A）驱动纸张后缘保持杆，以及通过FIN HP传感器，纸张后缘托架（B）检测原位。

释放条件操作条件

MID处理卷曲托架机构

在MID处理卷曲托架机构中，在中间处理机构通过纸张堆叠操作拉回纸张之前，纸张的前边缘伸出到下部支撑指针机构。
此时，通过驱动MID处理纸张卷曲托架杆来压紧纸张的前边缘，在中间处理机构进行纸张堆叠操作期间抑制纸张前边缘卷曲。
通过凸轮传输FIN MID处理纸张卷曲托架驱动电机（A）的驱动，驱动MID处理纸张卷曲托架杆。FIN HP传感器，卷曲托架（B）检测原位。

正常模式操作条件

前端卷曲检测机构

尽管此机构用于抑制纸张卷曲，根据纸张类型和打印设置等打印条件，排出到主托盘的纸张也可能发生卷曲。而且，如果在这种情况下仍继续打印，将会增加纸张滑落的可能性。
前端卷曲检测机构是一个在纸张排出到主托盘后立即检测是否发生纸张卷曲的机构，判断已满收纸错误，以移除这些纸张。
当纸张卷曲时，支撑托盘指针被卷曲的纸张抬起，然后推动FIN纸张卷曲检测传感器标记，FIN纸张卷曲检测传感器（A）检测纸张卷曲。

正常模式检测模式
