检查2
清洁纸张检测传感器
除了本产品的组成部分之外，必须使用主机前盖内的清洁棒清洁各纸张检测传感器，以防止因为纸尘或类似污垢导致卡纸和错误。
进纸机构的检查点
| 否 | 名称 | 照片 | 描述 |
|---|---|---|---|

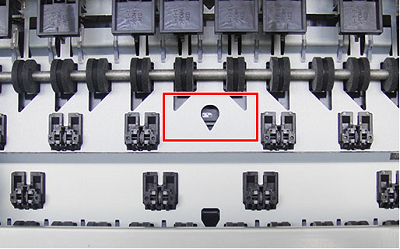

| 1 | 进纸传感器 |
| 打开右侧的手动进纸器单元盖。纸盒1位于进纸辊。 |
| 2 | 进纸传感器，C2-C4 |
| 打开右侧的多用途纸盒盖。 清洁2.3.4各纸盒。 |
| 3 | 进纸传感器，预对位 |
| 拆下对位单元的位置。 （对位单元） |
| 4 | 预打印传感器 |
| 拆下对位单元的位置。 （对位单元） |
| 5 | 纸张宽度传感器 |
| 打开右侧的手动进纸器单元盖。 |
排纸机构的检查点
否 | 名称 | 照片 | 描述 |
|---|---|---|---|
1 | 纸张传感器，前出纸 |
| 拆下EJ单元。传感器位于单元底部。 |
2 | 纸张传感器，预面向上出纸 |
| 打开EJ单元的D3盖。传感器位于盖内侧。 |
3 | 纸张传感器，前出纸分支 |
| 打开EJ单元的D3盖。传感器位于EJ单元的进纸板上。 |
| 4 | 纸张传感器，反转路径 |
| 打开EJ单元的D2盖。传感器位于盖内侧。 |
清洗方法
- 纸张传感器
用清洁棒顶部和底部的海绵轻轻擦拭传感器表面。如果清洁棒上的海绵变脏，请使用蘸有纯净水的干净布清洁海绵表面。
- 纸张宽度传感器
打开右侧的手动进纸器单元盖，使用清洁棒清洁对应传感器盖玻璃的表面。
如果粘附污垢，请用蘸有纯净水并完全拧干的布进行清洁。同时，往一个方向清洁。
清洁ADF传感器/反射器
ADF单元中有三个反射式传感器。
此传感器由传感器主机和反射器板组成，前者在发光单元/光接收单元侧，后者用于将传感器发出的光反射到光接收单元。
如果传感器和光接收单元被纸尘或其他污垢污染，接收的光和发出的光量不足，导致纸张检测错误。
目视检查此传感器，如有任何脏污，请使用清洁棒进行清洁。
否 | 名称 | 照片 | 描述 |
|---|---|---|---|
1 | 对位传感器 |
| 打开导纸轨的ADF LD下游侧和中心。 |
2 | 对位传感器反射器 |
| 反射器位于ADF LD导纸轨侧。 |
3 | ADF PE1传感器 |
| 位于ADF读稿台前部的打开盖的内部。 |
4 | ADF PE1传感器反射器 |
| 位于ADF读稿台前部的打开盖的内部。 |
5 | ADF PE2传感器 |
| 位于ADF背面文稿台附近。 |
| 6 | ADF PE2传感器反射器 |
| 位于ADF背面文稿台附近。 |
清洁文稿台
如果原稿读稿台的表面脏污，可能导致打印物品条纹或表面脏污。
 Check Point / チェックポイント |
使用ADF时，原稿表面的扫描在距离浮动文稿页（A）边缘0到5 mm处进行。 |
清洗方法
使用清洁棒或用蘸有纯净水并完全拧干的布，清洁原稿读稿台表面。
如果发现胶水等污垢，请用蘸有纯净水并完全拧干的布进行清洁。
清洁ADF文档卡槽
每个ADF文稿台都配有文档卡槽。
夹持器可防止扫描过程中由于打印机振动而导致扫描图像变形。
卡槽作为CIS阴影校正的白色标准。如果卡槽表面不干净，扫描图像中可能会出现色疵点或点线。
清洗方法
如果发现脏污，请用蘸有纯净水并完全拧干的布进行清洁。
