桥接单元安装步骤

Caution / 注意
  • 安装前，请务必检查以下注意事项。
    • 开始工作前，所有工人必须阅读安装步骤。
    • 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
    • 请在足够的工作空间内工作
    • 请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
    • 所有作业必须在电源关闭的情况下完成。
需准备的物品
  • 十字（+）螺丝刀
  • 平头（-）精密螺丝刀
  • 桥接单元附带项目
  • USB存储器（存储最新固件）
安装步骤
Note / 補足
  • 请勿使用连接主机和桥接单元时所拆下的部件（EJ收纸器和EJ盖，下等）。将其返还客户或者在客户允许的情况下将其进行废弃。
  1. 安装部件以将桥接单元连接到主机。

    1. 拉出EJ单元。


      Note / 補足
      • 不从主机拆下EJ单元的情况下，最多可通过9个步骤完成该作业。作业时建议打开前盖以放置EJ单元存放在主机内部。

    2. 滑动并拆下小EJ盖，右。

      Note / 補足
      • 使用平头（-）精密螺丝刀可提高工作效率。

    3. 拆下螺丝，然后拆下EJ收纸器轴（A）。（S19：）

      • S19: C.B.P-TITE, SCREW, 3X10, F/ZN-3C

    4. 拆下EJ收纸器。

    5. 拆下5颗螺丝，然后从EJ单元上取下EJ盖，下。（S1：/ S7:）

      • S1:C.B.S-TITE R, SCREW, 3X8, F/ZN-3C

      • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C

    6. 将附加磁铁（A）的支撑块（x2）插到EJ单元的孔中，然后将附加磁铁安装到在上一步中所拆下EJ盖，下的孔中。
    7. 用附加磁铁固定轴（B）和一颗螺丝固定附加磁铁（A）。
      • S19: C.B.P-TITE, SCREW, 3X10, F/ZN-3C
    8. 通过将继电器装载导板的卡钩（x2）与EJ单元内部的杆对齐，连接继电器装载导板。
    9. 保持继电器装载导板的收纸器部分抬起，并用两颗螺丝固定继电器装载导板。
    10. 将EJ小盖，右连接到EJ单元。

    11. 将EJ单元存放在主机中。

    12. 用平头螺丝刀松开主机左下侧盖子的卡钩并将其拆下。

    13. 用两颗螺丝将接地金属板连接到主机。

      • S16:{1}C.B.SCREW, 4X8, F/ZN-3C
    14. 拆下各螺丝，然后拆下多用途纸盒右侧选购安装盖，L/R。（S1：）
      • S1:C.B.S-TITE R, SCREW, 3X8, F/ZN-3C

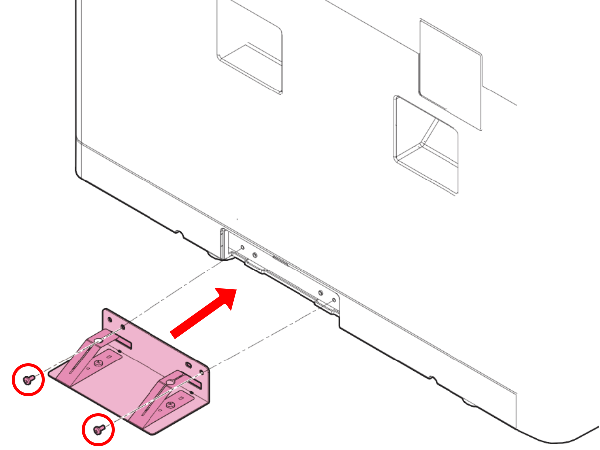

    15. 使用各五颗螺丝连接各桥接单元连接器。
  2. 将前盖（A）打开大约45度，抬起前盖，然后从铰链轴（x2）拉出。
  3. 拆下锁杆的螺丝并拔出锁杆。

  4. 检查以下两点以确保可进行连接。

    • 可移动纸张路径金属由蓝色部件锁定。
    • EJ单元的收纸器部件打开。
      <打开位置>

      <关闭位置>
  5. 将桥接单元移动到主机左侧，并使其靠近主机。


    Check Point / チェックポイント
    • 将图中的黄线与鞍式装订单元和装订器单元对齐，然后平行移动鞍式装订单元。然后，将装订器单元的纸张路径从鞍式装订单元插到纸张路径的开口中。将图中的黄线与桥接单元和主机对齐，然后平行移动桥接单元。然后，将桥接单元的可移动纸张路径金属插到EJ单元的面朝上出纸路径的开口中。
    • 将主机左侧正面（A）的连接导销与桥接单元上的销座对齐。否则，请更改桥接单元的高度。
      • :导销的尖部不在销座中，或导销未与销座的金属板端面接触。
      • :导销尖端与销座的金属板接触。
    • 桥接单元高度变化步骤的概述如下。请参阅“桥接单元高度更改步骤”。

      1. 松开固定螺母。
      2. 使用调整螺母更改高度。
        • 顺时针旋转：产品位置上升
        • 逆时针旋转：产品位置降低
      3. 拧紧固定螺母进行固定。

  6. 推入桥接单元并将其连接到主机。

    主机导销的锥形斜面在接触到桥接单元销座的金属板的同时移动。这样产生了一些阻力。

    Check Point / チェックポイント
    • 桥接单元（A）的可移动纸张路径金属必须插到EJ单元金属板的下方。

  7. 将锁杆（A）返回其原始位置，并用一颗螺丝固定。

    Note / 補足
    • 如果锁杆未返回原始位置，则将桥接单元左侧（装订器连接侧）轻轻抬起的同时，也会返回锁杆。
    • 这时，请勿触摸聚酯薄膜以防损坏。
  8. 检查桥接单元脚轮（x4）和地面之间的接地情况。


    如果脚轮不在地面上，请降低脚轮。如果脚轮在地面上，请转至下一步。

    Check Point / チェックポイント
    • 脚轮必须降低，直到其接触到地面。如果降低太多，桥接单元的高度可能会失去平衡。
    • 判断脚轮接触状态的标准如下。

      • 用手触摸脚轮时脚轮旋转：未接地。
      • 用手触摸脚轮时脚轮不旋转：接地。
    • 桥接单元高度变化步骤的概述如下。请参阅“桥接单元高度更改步骤”。 获得更多详细信息。

      1. 松开固定螺母。
      2. 使用调整螺母更改高度。
        • 顺时针旋转：产品位置上升（脚轮降低）
        • 逆时针旋转：产品位置降低（脚轮上升）
      3. 拧紧固定螺母进行固定。
  9. 打开桥接单元（M1）的顶盖。然后打开后再关闭桥接单元（M3）的盖子。


    这时，如果盖的尖端（M3）与主机的盖（M2）发生摩擦，则请更改桥接单元的高度。
    否则请转到下一步。

    Note / 補足
    • 由于装订器侧较高，因此仅在装订器侧（A）降低产品位置。
    • 将调整螺母的高度更改1/4圈，每次检查是否有摩擦。

      • A：装订器侧
      • B：主机
    • 桥接单元高度变化步骤的概述如下。请参阅“桥接单元高度更改步骤”。 获得更多详细信息。
      1. 松开固定螺母。
      2. 使用调整螺母更改高度。
        • 顺时针旋转：产品位置上升
        • 逆时针旋转：产品位置降低
      3. 拧紧固定螺母进行固定。

  10. 松开桥接单元的可移动纸张路径金属的锁定。（将蓝色部分转向左侧）

  11. 安装前盖。


  12. 拆下主机的小盖（A），然后连接主机和桥接单元之间的控制电缆。


    Note / 補足
    • 使用平头（-）精密螺丝刀可提高工作效率。
桥接单元高度更改步骤
  1. 取出存放在前盖内的扳手
  2. 顺时针松开固定螺母（A）。
  3. 旋转调整螺母（B）更改桥接单元的高度。

    • 顺时针旋转：产品位置上升
    • 逆时针旋转：产品位置降低

  4. 逆时针拧紧固定螺母（A）进行固定。

    Note / 補足

    • 对应调整螺母旋转量的高度更改量如下。

      调整螺母旋转量[旋转]

      1/8

      1/4

      3/8

      1/2

      5/8

      3/4

      7/8

      1

      2

      3

      高度量更高[mm]

      0.22

      0.44

      0.66

      0.88

      1.09

      1.31

      1.53

      1.75

      3.50

      5.25

    • 与调整螺母旋转方向相对应的产品上升/下降方向不同于装订器单元的上升/下降方向。

    • 与调整螺母旋转方向相对应的产品上升/下降方向不同于鞍式装订单元的上升/下降方向。
