鞍式装订单元安装步骤

Caution / 注意
  • 安装前，请务必检查以下注意事项。
    • 开始工作前，所有工人必须阅读安装步骤。
    • 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
    • 请在足够的工作空间内工作
    • 请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
    • 所有作业必须在电源关闭的情况下完成。
需准备的物品
  • 十字（+）螺丝刀
  • 鞍式装订单元的附带物品
  • USB存储器（存储最新固件）
安装步骤

  1. 拆下各单元的三颗螺丝，然后拆下用于运输的固定金属板（x2）。


    用镊子撕下螺丝上的黑色胶带。

    Note / 補足
    • 用于运输的固定金属板和螺丝必须如下重新连接和储存，以便在重新运输过程中使用。
  2. 拆下一颗螺丝，然后从装订器单元上拆下管路盖（A）。


  3. 向上滑动并拆下SDL后上盖（A）。
  4. 拆下螺丝并向上拆下SDL连接器盖（A）。
  5. 打开SDL前盖，然后沿箭头方向滑动并拆下。

    打开前盖约90度，然后抬起。
  6. 拆下锁杆的螺丝并拔出锁杆（A）。
  7. 打开SDL上盖。

  8. 将鞍式装订单元移动到装订器单元左侧，并使其靠近。

    Check Point / チェックポイント

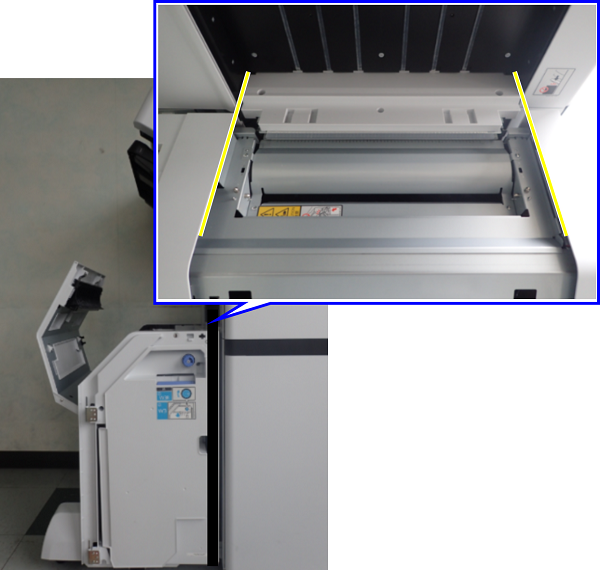

    • 将图中的黄线与鞍式装订单元和装订器单元对齐，然后平行移动鞍式装订单元。然后，将装订器单元的纸张路径从鞍式装订单元插到纸张路径的开口中。
    • 检查装订器单元侧的定位销和鞍式装订单元侧的销座之间的位置关系。如果位置为“INCORRECT”，请更改鞍式装订单元的高度。
    • 更改高度时，将所有四个脚轮的高度更改相同的量。请参阅“鞍式装订单元高度更改步骤”获得更多详细信息。

  9. 推入鞍式装订单元并将其连接到装订器单元。

    Check Point / チェックポイント
    • 推动时，推动鞍式装订单元下部的两端。
  10. 将锁杆（A）返回其原始位置并拧紧。
  11. 关闭SDL上盖。
  12. 拉出SDL内部单元，松开两颗螺丝，然后将车轮接触到地板。接触后，拧紧两颗螺丝并存放鞍式装订内部单元。


    Note / 補足
    • 这时，拆下SDL内部单元上的保护胶带。
  13. 安装前盖。
  14. 将鞍式装订单元后部的8个连接器连接到装订器单元。


    Note / 補足
    • 请勿使用紫色线束连接器。
  15. 连接管路盖。

    1. 将管路盖挂在装订器侧的卡钩上。
    2. 旋转管路盖时，轻轻推入并放置定位销。
    3. 用螺丝固定。
  16. 连接SDL连接器盖（A）并用一颗螺丝固定。
  17. 连接SDL后上盖（A）。
  18. 将电缆连接到小册子托盘上的连接器。
  19. 连接小册子托盘。

    1. 关闭小册子托盘时，会插到输出收纸器杆的下方。

    2. 靠近小册子托盘凸出部分推入，然后将其放入鞍式装订单元侧的孔中。

  20. 连接电源线。
鞍式装订单元高度更改步骤
Note / 補足
  • 装订器单元侧和小册子托盘侧的高度更改步骤不同。
  • 将两侧高度按相同的量更改。
高度更改步骤（装订器单元侧）
  1. 准备连接到主机后部的扳手。
  2. 使用扳手降低调节螺栓，直到脚轮浮在空中。


    Caution / 注意

    如果担心调整螺栓损坏地面，则安装一个调节螺栓盖（A）。调节螺栓盖安装在鞍式装订单元的后部。


  3. 拆下各脚轮的4颗螺丝。


  4. 更改固定孔和突出部分之间的位置关系，然后更改脚轮高度。

    Note / 補足
    • 逐步更改固定孔可将脚轮升高/降低5 mm。
  5. 固定各脚轮的4颗螺丝。
  6. 升起调节螺栓。
  7. 按相同的量升高或降低小册子托盘侧的高度。
高度更改步骤（小册子托盘侧）
  1. 稍微张开下部的同时，拆下脚轮盖（A）。
  2. 松开固定脚轮的2颗螺丝。
  3. 旋转调节螺母以更改产品高度。


    • 顺时针旋转：产品位置降低
    • 逆时针旋转：产品位置上升
    Note / 補足
    • 逆时针旋转调节螺母时，负载较大（因为产品负载在脚轮上）。
    • 与调节螺母旋转方向相对应的产品上升/下降方向不同于桥接单元的上升/下降方向。
    • 与调节螺母旋转方向相对应的产品上升/下降方向与装订器单元的上升/下降方向相同。
  4. 拧紧2颗螺丝固定脚轮位置。
  5. 连接脚轮盖。
