大容量进纸器安装步骤

Caution / 注意

关闭主机并断开电源线。
拆下主机右侧的5个盖板。
- 盖板1：打开多用途纸盒进纸盖组件。从盖板1背面释放卡钩（x2），将其拆下。
- 盖板2：打开多用途纸盒进纸盖组件。从盖板2顶部释放卡扣（x3），将其拆下。
- 盖板 3/4:拆下各个螺丝，然后取下各盖板。
- 盖板 5:释放盖板5的卡钩（x1），将其拆下。
打开多用途纸盒进纸盖组件。
将前锁支撑板（A）安装到盖板1覆盖的位置。
将前锁支撑板的顶部边缘与框架刻度线的底部对齐，然后使用2颗螺丝固定。
用1颗螺丝（M4x8）将后锁支撑板（A）安装到盖板3覆盖的位置。
用1颗螺丝（M4x8）将切换杆（A）安装到盖板4覆盖的位置。

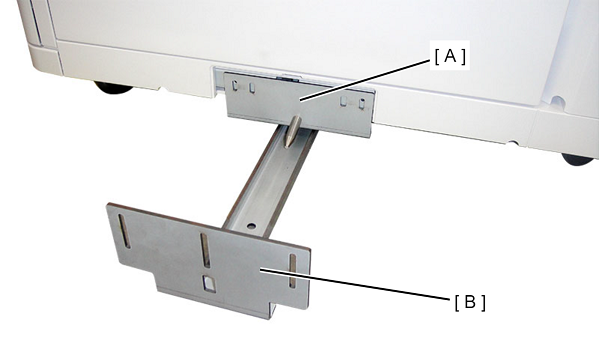

将拖拉器轨道（A）与拖拉器轨道导板（B）重叠，临时组装在主机上。
将螺丝头的中心与拖拉器轨道（A）的刻度线中心对齐，然后使用2颗螺丝将拖拉器轨道固定在主机框架上。
将大容量进纸器移动至主机的右侧，然后将拖拉器轨道导板（A）安装到大容量进纸器。
将拖拉器轨道导板设置为水平状态。

如果不水平，请改变步骤10和11中固定的螺丝高度。
释放主机背面小盖的卡钩（x1），将其拆下。
连接大容量进纸器与主机之间的电源线。
