纸盒提升电机单元，C2-C4


  1. 拆下9颗螺丝，然后拆下多用途纸盒后外罩。（S7：）

    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
    Assemble / 組み立て

    安装多用途纸盒后外罩时，将4个卡钩与框架中的孔对齐。


  2. 拆下7颗螺丝，然后拆下多用途纸盒I/F盖。（S1：S25:）
    • S1:C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
    • S25:C.B.S-TITE, SCREW, 3X6, F/ZN-3C
    Assemble / 組み立て
    安装多用途纸盒I/F盖时，将两个支撑块插入I/F盖。


  3. 从连接器上断开电缆和2根USB电缆。
  4. 释放2个卡箍上的电缆。
  5. 拆下2颗螺丝。（S1：）
    • S1:C.B.S-TITE R, SCREW, 3X8, F/ZN-3C

  6. 轻轻抬起IF端口单元，使其卡钩松开，然后拆下IF端口单元。

    Assemble / 組み立て

    将2根USB电缆连接到以下连接器：

    • 没有白色标记的USB电缆：连接到“BK”。

    • 带有白色标记的USB电缆：连接到“WH”。

    Assemble / 組み立て

    • 安装IF端口单元时，请将定位销与定位孔对齐。


    • 电缆应从单元内部穿过。


  7. 拆下3颗螺丝，然后拆下AC继电器组件（A）。（S1：）
    • S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
  8. 断开2个连接器，然后拆下AC继电器组件（A）。




    Assemble / 組み立て
    安装AC继电器组件时，请将定位销与定位孔对齐。


  9. 拆下2颗螺丝，然后拆下安装支架。（S1：）

    • S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
  10. 断开连接到供电单元箱的3个连接器。
  11. 拆下6颗螺丝，然后拆下供电单元。（S1：）
    • S1:C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
  12. 从卡箍释放电缆并从多用途纸盒进纸电机（A）断开电缆。
  13. 拆下4颗螺丝，然后拆下多用途纸盒进纸电机，C2-C4（A）。（S1：）


    • S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3

    Assemble / 組み立て

    安装多用途纸盒进纸电机组件，C2-C4时，在用螺丝固定之前将支撑块挂在框架的孔中。


  14. 断开2个中继连接器。
  15. 从2个卡钩释放电缆，纸张宽度传感器，C2。



  16. 拆下3颗螺丝，然后拆下多用途纸盒进纸电机组件，C2-C4（A）。（S1：）


    • S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C

    Check Point / チェックポイント

    拆卸时，请注意纸盒提升电机单元，C2-C4的齿轮部分和传感器部分不会被框架中的孔损坏。


    Check Point / チェックポイント

    有三个纸盒提升电机单元，C2-C4，但拆卸步骤基本上是相同的。

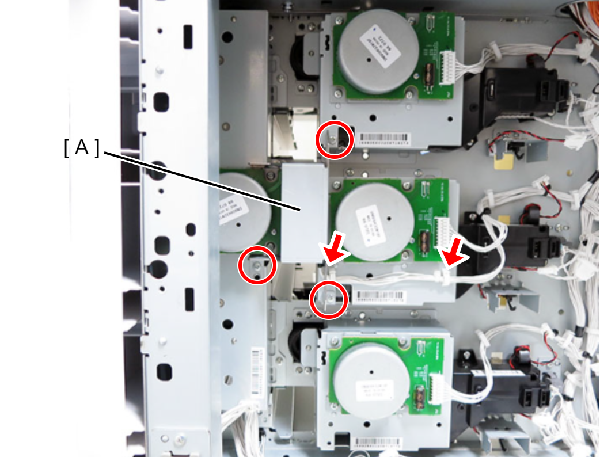

    但是，仅使用中央纸盒提升电机单元时，需要拆下多用途纸盒电缆架（A）然后事先释放多用途纸盒进纸电机电缆。（S1：）

    （S1：C.B.S-TITE R, SCREW, 3X8, F/ZN-3C)
