面朝下收纸器已满传感器（光接收器）
- 打开前盖。
- 松开2颗螺丝并拆下皮带罩。（S4：
）
由于皮带罩的螺丝有制动器，因此无法拆下。
Assemble / 組み立て安装皮带罩之前将2个卡扣插入到前外罩的孔中。
- 提起前盖并从铰链上拆下。
- 打开I/C盖。
- 拆下11颗螺丝并拆下前外盖组件。 (S7:{1}）
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
- 拆下4颗螺丝并拆下SCN后盖。（S18：）
- 滑动并拆下NFC盖。
Assemble / 組み立て- 若要安装NFC盖，先将四个支撑块插入凹槽，然后将盖滑向后方进行安装。
- 若要安装NFC盖，先将四个支撑块插入凹槽，然后将盖滑向后方进行安装。
- 拆下2颗螺丝。（S8：）
- 打开ADF盖。
- 拆下5颗螺丝并拆下ADF后盖。(S2:）
S2: C.SHOULDER S-TITE,3X5
Note / 補足拆卸时，松开2个卡钩和2个卡扣。
- 从ADF的左右侧铰链轴上拆下C型环。
- 将拆下的轴插入标记的孔中，并用C型环固定。
Note / 補足- ADF单元的开关角度可通过制动器轴的插入位置来更改。
- 上孔：开闭角度为65°（默认值）
- 下孔：开闭角度为0°（标记为“锁定”）
- 未插入：开闭角度为90°
- ADF单元的开关角度可通过制动器轴的插入位置来更改。
- 通过抬起ADF单元和SCN单元来抬起SCN臂。
将SCN单元底部的支架轴插入SCN臂的凹槽中，并用SCN臂支撑ADF单元和SCN单元。 - 打开收纸器单元。
- 拆下螺丝和制动器。（S10：）
- S10：C.B.SCREW, 3X6, F/ZN-3C
- 避开收纸器杆的同时滑动拆下前纸盘导轨。
Check Point / チェックポイント- 如果完全打开收纸器单元，则很难拆下前纸盘导轨。若要轻松将其拆下，请在松开螺丝后略微打开收纸器单元。
Assemble / 組み立て- 安装前纸盘导轨时，将两个卡钩与收纸器单元的孔对齐，然后连接。
- 拆下螺丝和制动器。（S10：）
滑动拆下后托盘导轨。
Check Point / チェックポイント- 如果完全打开收纸器单元，则很难拆下后托盘导轨。若要轻松将其拆下，请在松开螺丝后略微打开收纸器单元。
Assemble / 組み立て- 安装后托盘导轨时，将2个卡钩与收纸器单元的孔对齐，然后连接。
- 拆下螺丝，然后拆下上副盖。（S7：)
- 拆下2颗黑色螺丝并拆下电缆盖（A）。（S3：）
Assemble / 組み立て将7个卡钩挂到框架的孔（x4）和外盖的孔（x3）中后，安装电缆盖。
- 关闭收纸器单元。
- 拆下4颗黑色螺丝并拆下外罩FD。（S3：）
- S3:{1}C.B.S-TITE, SCREW, 3X8, F/ZB-3C
- 从正面朝下收纸器已满传感器（光接收器）上断开电缆。

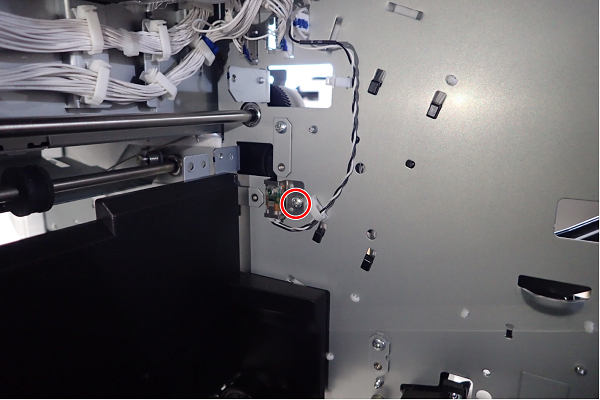

- 拆下螺丝并拆下正面朝下收纸器已满传感器（光接收器）。（S1：）
