维护单元
 Check Point / チェックポイント |
|
- 拆下右侧的6颗螺丝。（S7：
）
- 滑动右后侧外罩，然后脱开3个卡钩。
- 拆下右后侧外罩，同时拆下2个定位销。
- 拆下3颗螺丝。（S7：
）
S7: C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
- 滑动以脱开2个卡钩并拆下右后外罩。
Assemble / 組み立て- 安装后外罩，左时，将3个支撑块安装到框架上的孔后用卡钩固定，然后拧紧螺丝。
- 安装后外罩，左时，将3个支撑块安装到框架上的孔后用卡钩固定，然后拧紧螺丝。
- 拆下4颗螺丝并打开板箱。（S1：）
S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
- 请从板箱的支撑块处拆下板箱固定线，然后将其挂在打印机侧的卡钩上。
important / 重要- 当板箱固定线挂在打印机侧的卡钩上时，请勿试图关闭板箱，因为板箱固定线会弯曲，并且将无法固定板箱。
- 拆下各个螺丝，然后拆下以下地线。（S1：）
墨包
压力泵单元
- 拆下4颗螺丝。（S1：）
- 从卡箍释放2根电缆，然后拆下框架支撑（A）。
- S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
Assemble / 組み立て- 重新组装时，将下部支撑块插入框架的孔中，然后将上部支撑块对齐框架的开口。
- 将连接到压力泵单元的2根电缆穿过安装在框架支撑上的电缆卡箍。
断开中继墨管（A），并从卡箍上释放。
Caution / 注意- 该管连接到墨水收集袋，以防止墨水泄漏到打印机外部。
- 确保单元中的墨水托盘上未聚集墨水。
- 拆下供气管（A）。
- 从连接器上拆下3根电缆。

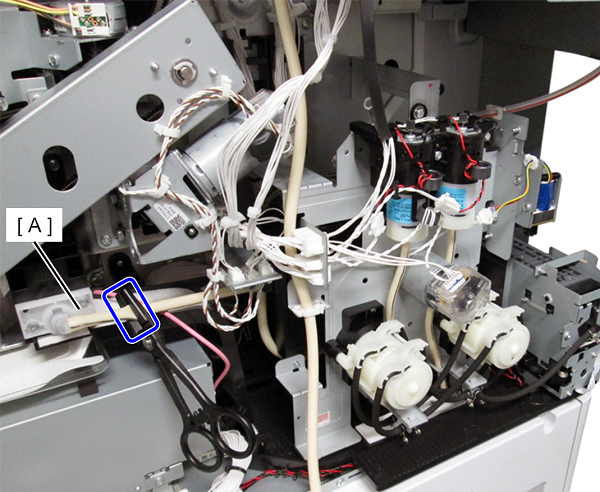

用管夹固定连接到清洁刮片接头管（A）的墨管。
使用前盖内部容器配备的管夹。
- 拆下固定清洁刮片接头管的2颗螺丝。(S13:）
- S13:C.B.SCREW, 3X12, F/ZN-3C
Caution / 注意拆下墨水接头时，可能会从连接点排出墨水。小心不要污染周边。
- 拆下清洁刮片接头管（A），然后安装供墨孔盖。
Check Point / チェックポイント- ASP包装箱中附带了接头泵附件。
- 用两个卡钩固定接头泵附件。
- 用管夹夹住连接到针接头（A）的墨管。
- 拆下2颗螺丝，然后取出针接头（A）。（S1：）
- S1:C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
拆下针接头（A），然后安装接头泵附件D。
Check Point / チェックポイント- 接头泵附件D无法密封针接头的尖端。因此，如果倾斜针接头，墨水可能会流出。
- ASP包装箱中附带了接头泵附件。
- 用两个卡钩固定接头泵附件。
- 拆下3颗螺丝，然后拆下维护单元（A）。（S1：）
- S1:C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
Check Point / チェックポイント- 拆下维护单元后，将接头泵附件C（C）安装到连接部分（B）。
- ASP包装箱中附带了接头泵附件。
- 用两个卡钩固定接头泵附件。
Assemble / 組み立て- 按以上所示的数字顺序拧紧螺丝。
- 确保供气管已牢固连接。
装配后，检查管固定位置和管泵（x4）的白色标记位置是否合适。如果标记位置不对齐，将管改为合适的位置。
正确 不正确
- S1:C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
