多用途纸盒前外罩


  1. 略微抬起纸盒单元，C1时将其拉出，再将其拆下。
  2. 打开前盖。
  3. 释放锁定，然后打开维护箱盖。
  4. 释放卡钩（x5）{j}，然后拆下多用途纸盒上部装饰盖。


  5. 略微抬起纸盒单元，C4时将其拉出，再将其拆下。
  6. 解开5个卡钩，然后拆下多用途纸盒下部装饰盖。
  7. 拆下2颗螺丝。（S7：）
    • S7: C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
  8. 拆下多用途纸盒右侧装饰盖。



    Assemble / 組み立て

    安装多用途纸盒右侧装饰盖时，将3个卡钩与框架中的孔对齐，然后连接。
  9. 拆下2颗螺丝。（S7：）
    • S7: C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
  10. 拆下多用途纸盒左侧装饰盖。
  11. 拉出并拆下纸盒单元，C2-C4。
  12. 拆下6颗螺丝。（S7： )
  13. 解开5个卡钩解开卡钩。

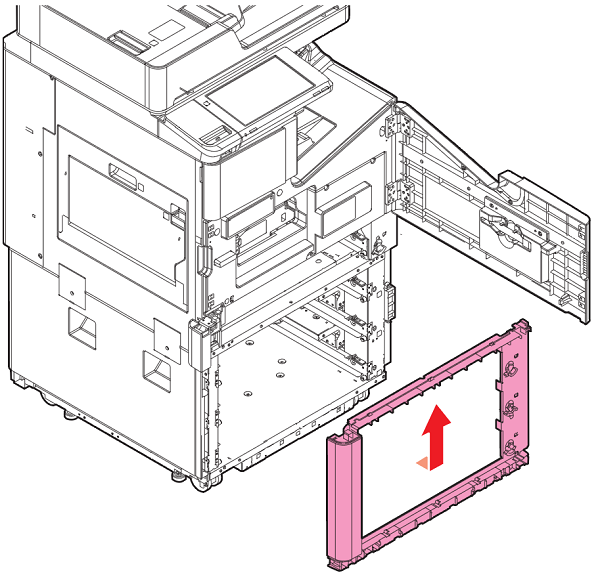

  14. 滑动并拆下多用途纸盒前外罩。

    Assemble / 組み立て

    安装多用途纸盒前外罩时，将4个卡钩与框架中的孔对齐，然后连接。
