CIS模块、SCN
- 打开ADF盖。
- 拆下5颗螺丝并拆下ADF后盖。(S2:
）
- S2: C.SHOULDER S-TITE,3X5

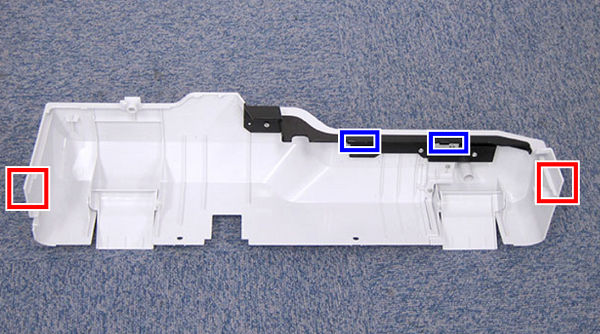

Note / 補足- 拆卸时，松开2个卡钩和2个卡扣。
- 从左、右铰链的轴上拆下C型环，将轴拉出。
- 打开ADF单元直至保持直立。
- 插入细尖工具，如钳子以解开卡钩，然后拆下六个SCN外壳螺丝盖帽。
- 拆下6颗螺丝，然后拆下SCN上箱。（S4：）
Caution / 注意- 拆下SCN上箱后，请勿将玻璃内侧朝下放置，以防内侧受到灰尘或其他异物污染。
Assemble / 組み立て- 安装SCN上箱后，确保用清洁布，如无尘布清洁玻璃。此外，请通过照明进行目视检查，确保玻璃干净且无任何脏污或异物。
- 重新安装SCN上箱后，对任何打印的图像或图表复印一些副本，并确认副本上未观察到条带或条纹。
- 从框架上的两个孔中拉出CIS模块，SCN的定位销。
- 抬起插槽锁，然后断开FFC。
Assemble / 組み立て注意不要接触CIS模块，SCN的扫描区域。
SCN字车滑动部分已得到润滑，注意不要接触该部分。
连接FFC时，小心不要将其损坏，如扭曲、使端子变形或呈对角插入。
安装CIS模块，SCN后，确保用清洁布，如无尘布清洁玻璃表面 清洁玻璃后，点亮扫描区域并确保该区域干净，无任何脏污或异物。
不要忘记安装CIS垫片（x2）。
安装CIS模块，SCN之后，检查以下内容。
弹簧已正确安装到SCN字车且无歪斜。
用手按压CIS模块，SCN的垫片时，会恢复为原始状态。
在有照明的情况下目视检查扫描区域，确保扫描区域干净，无任何脏污或异物。
