搓纸辊，ADF

Check Point / チェックポイント
  • 2根辊作为一套ASP辊提供。
  • 维修作业之前或之后，本部件需要操作或调整/指示。
  1. 打开ADF盖。
  2. 打开ADF阻抗辊盖。
  3. 拆下阻抗辊，ADF。

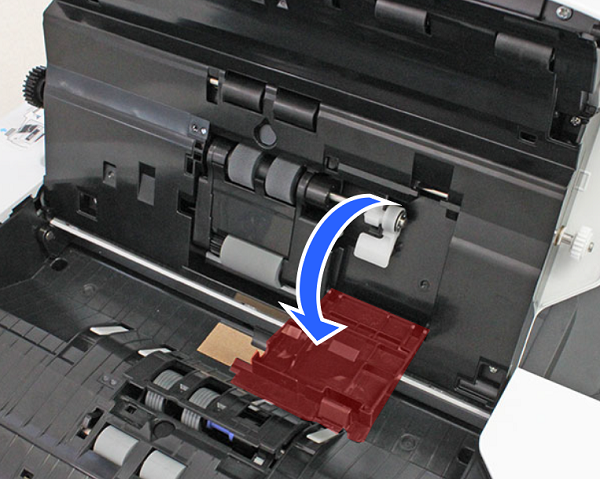

  4. 打开ADF辊盖。

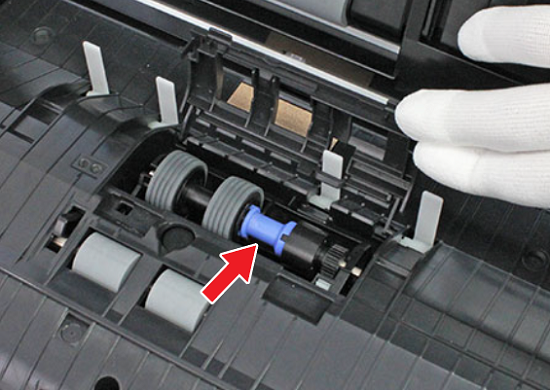

  5. 抬起ADF搓纸辊组件上的控制杆。
  6. 拆下ADF搓纸辊组件。


    Assemble / 組み立て
    • 旋转齿轮并插入ADF搓纸辊组件的轴，然后再调整轴相位的同时将其连接。
