FIN主托盘升/降传感器3


  1. 拆下后中盖（A）的4颗螺丝。（S7：）


    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
  2. 沿箭头方向拆下后中盖（A）。


    Assemble / 組み立て

    安装后中盖时，请检查以下项目。

    • 把2个卡钩挂在框架上。
    • 对齐2个定位销与定位孔。


  3. 拆下后侧的2颗螺丝。（S7：）

    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C

  4. 稍微提起并拆下后上盖（A）。

    Assemble / 組み立て

    安装后上盖时检查以下内容。

    • 对齐2个支撑块和定位孔，然后安装此盖。
    • 确保没有挤压右侧电缆或者将卡钩挂在框架上。


  5. 拆下后下盖组件（A）的4颗螺丝。（S7：）
    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C

  6. 沿箭头方向拆卸后下盖组件（A）。

    Assemble / 組み立て

    安装后下盖组件时，请检查以下项目。

    • 把4个卡钩挂在框架上。
    • 对齐2个定位销与定位孔。


  7. 从卡箍上释放电缆。


    Check Point / チェックポイント

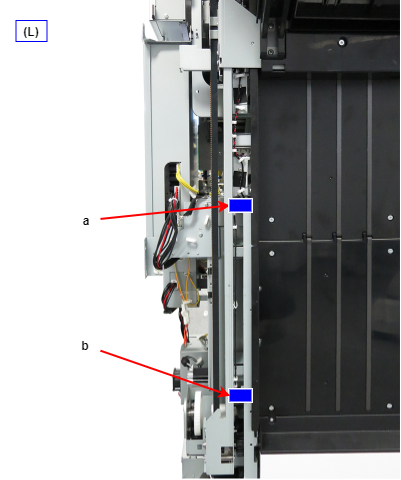

    对于装订式装订器和鞍式装订器，传感器位置是不同的。

    • a：鞍式装订器的传感器位置。
    • b:装订式装订器的传感器位置。


  8. 释放FIN主托盘升/降传感器3（A）的4个卡钩。
  9. 断开电缆并拆下FIN主托盘升/降传感器3（A）。
