FIN顶部表面传感器-底部，主托盘后部


  1. 拆下后中盖（A）的4颗螺丝。（S7：）


    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
  2. 沿箭头方向拆下后中盖（A）。


    Assemble / 組み立て

    安装后中盖时，请检查以下项目。

    • 把2个卡钩挂在框架上。
    • 对齐2个定位销与定位孔。


  3. 拆下后侧的2颗螺丝。（S7：）

    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C

  4. 稍微提起并拆下后上盖（A）。

    Assemble / 組み立て

    安装后上盖时检查以下内容。

    • 对齐2个支撑块和定位孔，然后安装此盖。
    • 确保没有挤压右侧电缆或者将卡钩挂在框架上。


  5. 从2个卡箍释放2根电缆。


    Check Point / チェックポイント

    必要时更改主托盘组件的位置。
    要解锁主托盘组件，按照以下说明进行操作。主托盘（A）可以解锁时可以自由活动。

    1. 用手撑住主托盘组件（A）。
    2. 如图所示向外滑出齿轮，使用螺丝刀从锁定（a）状态改为解锁（b）状态。


  6. 拆下螺丝。（S31：）

    • S31: C.B.S-TITE R, SCREW, 3X6, F/ZN-3C
  7. 沿箭头方向旋转传感器标记（c）。
  8. 移开FIN已满收纸取消传感器组件（C），使FIN顶部表面传感器-底部，主托盘后部（B）的下方留出空间。

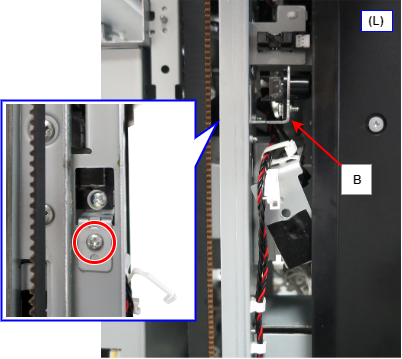

  9. 拆下固定FIN顶部表面传感器-底部，主托盘后部（B）的螺丝。（S31:{2}）

    • S31: C.B.S-TITE R, SCREW, 3X6, F/ZN-3C
  10. 拉出FIN顶部表面传感器-底部，主托盘后部（B），断开电缆，然后将其拆下。


    Assemble / 組み立て

    组装FIN顶部表面传感器-底部，主托盘后部（B）时，将支撑块和定位销对齐到传感器（B）的孔。
