多用途纸盒继电器板


  1. 拆下后下盖组件（A）的4颗螺丝。（S7：）
    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C

  2. 沿箭头方向拆卸后下盖组件（A）。

    Assemble / 組み立て

    安装后下盖组件时，请检查以下项目。

    • 把4个卡钩挂在框架上。
    • 对齐2个定位销与定位孔。


  3. 释放3个卡箍上的电缆。
  4. 拆下2颗螺丝，然后拆下电源继电器板挡板（A）。（S25:）


    • S25:C.B.S-TITE, SCREW, 3X6, F/ZN-3C
    Assemble / 組み立て

    通过将定位销对齐到定位孔，安装电源继电器板挡板。


  5. 从6个卡箍（a、b、c、d、e、f）释放电缆，从电源继电器板（A）断开所有电缆。

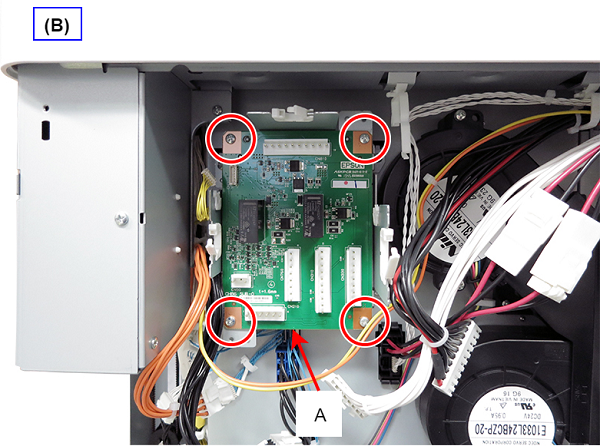

  6. 拆下4颗螺丝，然后拆下电源继电器板（A）。（S25:）

    • S25:C.B.S-TITE, SCREW, 3X6, F/ZN-3C


    Assemble / 組み立て
    • 通过将电源继电器板上的定位孔与框架上的定位销对齐，安装电源继电器板。
    • 连接后，锁定除了CN300以外的所有连接器。

    • 有关卡箍连接，请参阅下表。

      卡箍 要连接的电缆 备注
      a CN810
      b CN300
      c CN90
      CN210
      CN310
      d CN760
      CN330
      e CN90 连接CN90后，夹紧分支电缆。
      f CN810
      CN90 夹紧卡箍固定的电缆（e）
