FIN纸张传输电机-底部


  1. 拆下后下盖组件（A）的4颗螺丝。（S7：）
    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C

  2. 沿箭头方向拆卸后下盖组件（A）。

    Assemble / 組み立て

    安装后下盖组件时，请检查以下项目。

    • 把4个卡钩挂在框架上。
    • 对齐2个定位销与定位孔。


  3. 从FIN纸张传输电机-底部（A）断开电缆。

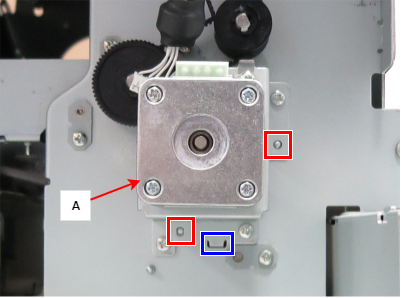

  4. 拆下3颗螺丝，然后拆下FIN纸张传输电机-底部（A）。（S1：）


    Assemble / 組み立て

    组装FIN纸张传输电机-底部（A）时，把FIN纸张传输电机-底部（A）的支撑块插入框架的孔中，然后对齐定位孔和定位销。
