装订器单元
- 根据凹槽打开前盖（A）。
- 滑动释放铰链，拆下前盖（A）。
- 拆下5颗螺丝。(S6:
/ S7:
）
S6:C.B.S-TITE(P4), SCREW, 3X8, F/ZN-3C
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
Check Point / チェックポイントS6比其他外部固定螺丝更短。为了识别S6螺丝，螺丝周围刻有“x8D”。
请使用正确的螺丝，否则如果安装了不同长度的螺丝，则可能会发生故障。 - 轻轻拉出环形箍带单元（A），然后拆下前内中盖（B）。
Assemble / 組み立て安装前内中盖（B）时，将定位销对齐定位孔。
- 打开前盖组件。
- 拆下2颗螺丝。(S6:/ S7:）
- S6:C.B.S-TITE(P4), SCREW, 3X8, F/ZN-3C
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
Check Point / チェックポイントS6比其他外部固定螺丝更短。为了识别S6螺丝，螺丝周围刻有“x8D”。
请使用正确的螺丝，否则如果安装了不同长度的螺丝，则可能会发生故障。 稍微提起以拆下前上盖（A）。
Assemble / 組み立て安装前上盖（A）时，如图所示连接2个支撑块和定位孔。
- 拆下2颗螺丝并拆下装订器电缆固定托架（A）和聚酯薄膜（B）。（S25:）
S25: C.B.S-TITE, SCREW, 3X6, F/ZN-3C
Assemble / 組み立て- 将装订器电缆装订带（a）放在装订器电缆固定托架的装订器单元（C）侧，然后连接装订器电缆固定托架（A）。
- 将装订器电缆托架（A）上的定位销与聚酯薄膜（B）上的孔以及框架上的孔对齐。
- 从卡箍上释放电缆。
- 拆下螺丝并将装订器电缆固定板（A）移动到装订带（a）以外的位置。（S25：）
- S25: C.B.S-TITE, SCREW, 3X6, F/ZN-3C

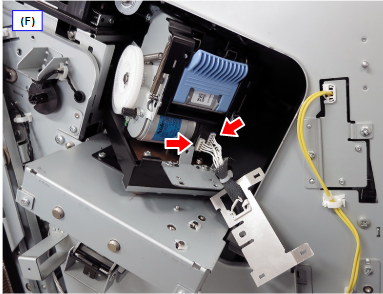

- 从装订器单元上断开2根电缆。
- 从电缆上拆下装订器电缆固定板（A）。
Assemble / 組み立て挂住装订器CR上的2个卡扣后安装装订器电缆固定板（A），然后将定位孔与装订器单元上的支撑块对齐。
- 拆下2颗螺丝并拆下装订器板。(S27:{1}）
S27:{1}C.B.P-TITE, SCREW, 3X8, F/ZN-3C
Assemble / 組み立て若要连接装订器板，请将装订器板的定位孔与装订器CR的定位销对齐。
- 轻轻抬起电机（a）一侧，然后按箭头方向拆下装订器单元（A）。
Assemble / 組み立て按以下步骤安装装订器单元（A）。
- 将装订器单元底部的2个支撑块插入装订器CR（B）上的卡钩中。
） - 将装订器单元（A）底部的2个孔与装订器CR（B）上的定位销对齐，然后固定装订器单元（A）。
）
important / 重要- 取决于ASP，装订器托架（A）可能不包含在单元中。在这种情况下，按照以下步骤从发生故障的装订器单元进行转移。
- 拆下2颗螺钉，然后从发生故障的装订器单元上拆下装订器托架。
- 将拆下的装订器托架和2颗螺钉转移到新的装订器单元上。
- 安装装订器托架时，确保前后方向正确。支撑块在中间的一侧为前部。
- 将装订器单元底部的2个支撑块插入装订器CR（B）上的卡钩中。
