SDL搅拌叶单元

  1. 打开SDL前盖，然后沿箭头方向滑动并拆下。
  2. 握住拉出杆，拉出SDL机械单元（A），直到停止。
  3. 进一步拉出SDL机械单元的同时按下该单元导轨上的释放杆（x2），
  4. 拆下2颗螺丝和SDL搅拌叶电缆盖（A）。(S6:）
    • S6:C.B.S-TITE(P4), SCREW, 3X8, F/ZN-3C
  5. 从卡箍释放电缆。
  6. 从2个中继连接器断开电缆。
  7. 拆下螺丝，然后拆下SDL搅拌叶电缆整理管路单元（A）。
    • S6:C.B.S-TITE(P4), SCREW, 3X8, F/ZN-3C

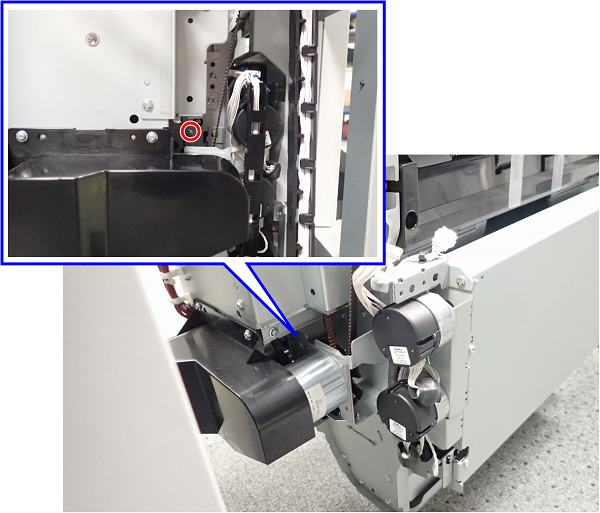

  8. 拆下3颗螺丝和SDL前外盖（A）。
    • 螺丝：C.C.S-TITE, R, SCREW, 3X8, F/ZN-3C

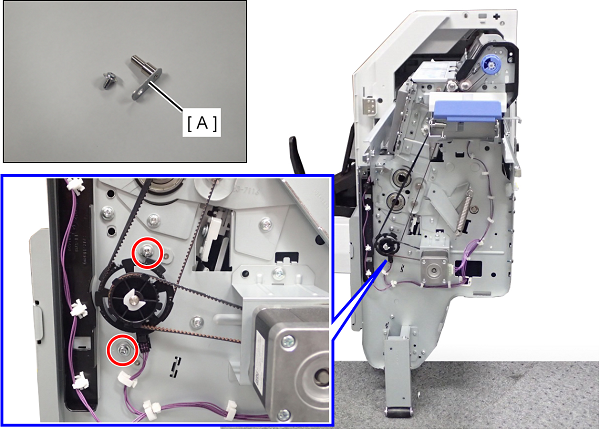

  9. 拆下2颗螺丝和2颗固定销钉(A)。
  10. 拆下螺丝。

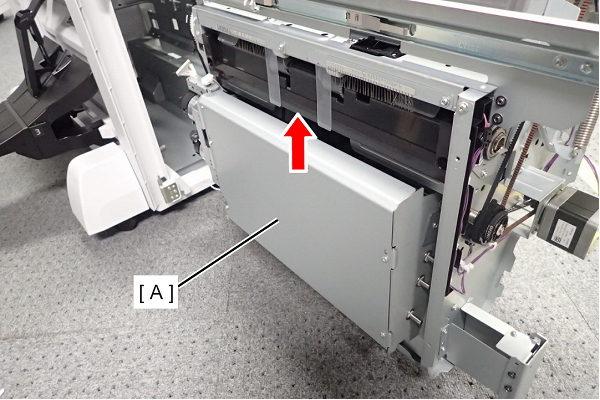

  11. 向上滑动并拆下DL搅拌叶单元（A）。


    Assemble / 組み立て

    安装SDL搅拌叶单元时，需要相位匹配。

    • 相位匹配方法

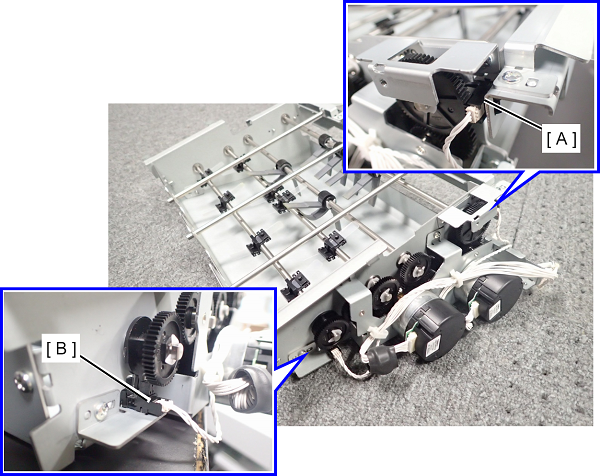

      将SDL HP传感器、纸张托架标记（A）和SDL HP传感器、搅拌叶标记（B）连接到各检测位置。
