完成搓纸辊，C3/多用途纸盒进纸单元，C3更换作业后

  1. 打开电源。


  2. 按下[Execution]（执行）。
  3. 按[OK]（确定）执行侧对位调整。
  4. 按[Pattern Print]（图案打印）。


  5. 按下各设置项目按钮进行打印设置。

    设置项目 选项

    进纸托盘

    C1、C2、C3、C4、手动进纸器、大容量进纸器

    出纸托盘

    面朝下出纸托盘

    可用纸张大小

    A4（垂直）、Letter（垂直）

    • 将要调整的进纸器与进纸托盘相匹配，进行图案打印。

    • 例如）执行手动进纸器的侧对位调整。按下[Feed Tray]（进纸托盘），选择[MP Tray]（手动进纸器）
  6. 按[Execution]（执行）打印调整图案。


  7. 按比例调整#1和#2的边距量，并计算边距差。
  8. 拉动控制杆，打开手动进纸器单元和多用途纸盒进纸盖组件。


  9. 拉出相应的纸盒单元，将其稍稍抬起后拆下。


  10. 松开纸盒单元底部侧面纸导轨的2颗螺丝。

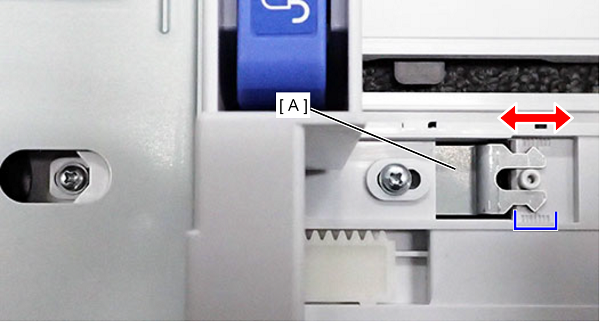

  11. 产品后侧的纸导轨（A）的位置是根据调整图案的左右边距来改变的。


    Check Point / チェックポイント
    • 以调整标尺为基准更改纸导轨位置。
      • 如果想要减少#1的边距：更改到产品的后面。
      • 如果想要减少#2的边距：更改到产品的正面。
    • 调整宽度为±3 mm，最小调整单位为1 mm。
  12. 更改纸导轨位置后，重新拧紧松开的2颗螺丝。

  13. 重新输出调整样本并检查调整结果。

    Note / 補足

    如果结果不令人满意，则重复硬件调整。

    如果没有改进，请执行软件调整。
  14. 从调整图案缩放#1和#2的边距量。


    测量点如下。

    • 从纸张边缘到“#1标记”的距离

    • 从纸张边缘到“#2标记”的距离

  15. 将测量值转换为面板输入值。（输入值=测量值 x 10）

    • 例如） 测量值=7.5mm，输入值=75

  16. 按[Tray]（托盘）并选择要调整的进纸托盘。
  17. 按[#1]并输入输入值#1。

  18. 按[#2]并输入输入值#2。

  19. 按[OK]（确定）以反映设置值。


    Check Point / チェックポイント

    如果在所有值已输入的情况下按[Pattern Print]（图案打印），将会反映调整值并打印调整图案。
  20. 按[OK]（确定）完成菜单。
